Абсолютный сканер AS1

Производство:
Hexagon MI ROMER (Франция)

Абсолютный сканер AS1
Абсолютный сканер AS1

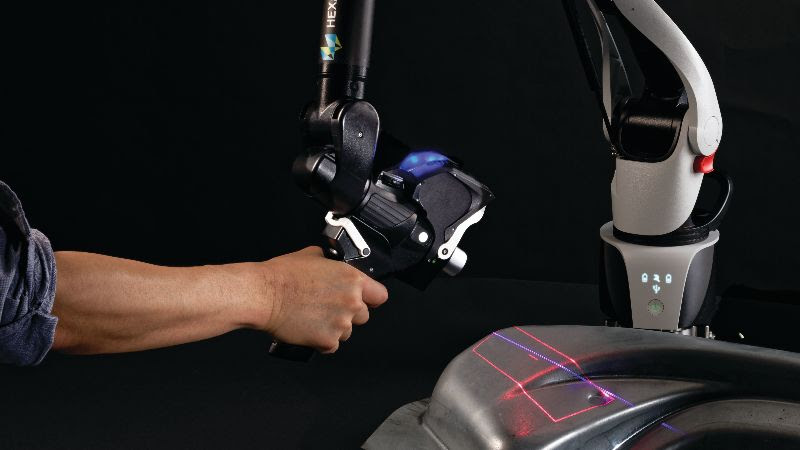

Сканер Absolute AS1 является флагманским трехмерным сканирующим сенсором для систем Absolute Tracker AT960 и Absolute Arm 7-Axis. Используя передовую технологию с синим лазером и передовое программирование, он сочетает в себе максимальную производительность с простотой использования для выполнения высокопроизводительных бесконтактных трехмерных измерений. Благодаря революционной концепции модульной кросс-платформы, та же самая сканерная единица может использоваться как для портативного измерения с помощью измерительного руки, так и для измерения с помощью лазерного трекера, даже без необходимости перенастройки при переключении.

Благодаря нашей инновационной технологией SHINE (высокоинтелектуальная система подавления шума) - AS1 не имеет скрытых настроек, ограничивающих скорость и ширину линии сканирования для достижения максимальной точности. AS1 постоянно обеспечивает полную производительность - максимальную частоту кадров при максимальной ширине лазерной линии для максимальной производительности. Теперь высокоскоростное трехмерное сканирование происходит без ухудшения производительности на любой поверхности, независимо от цвета или материала объекта. Благодаря дополнительно широкой горизонтальной линии сканирования и полностью автоматическим настройкам экспозиции трехмерная отцифровка становится быстрее, проще и точнее с помощью сканера Absolute AS1.

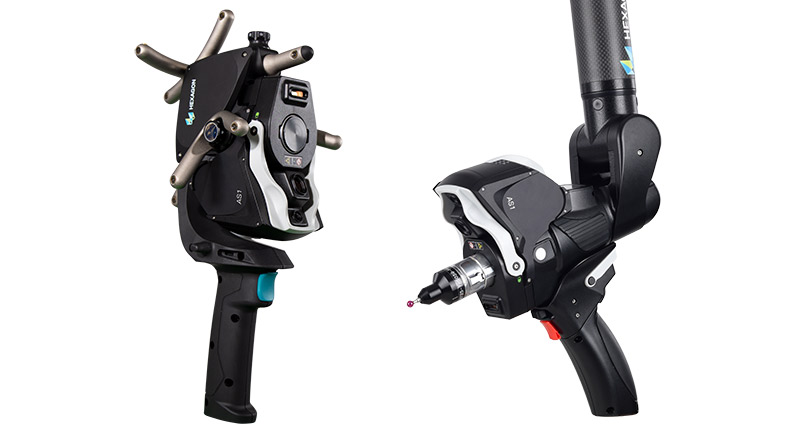

Отсоеденить AS1 так же просто, как переключение выключателя, что позволяет устанавливать его на другое устройство, или, в случае Absolute Arm, обеспечивает более простой и безопасный доступ к функциональности контактного измерения в труднодоступных местах. Затем его можно повторно установить без необходимости повторной калибровки (благодаря высокоточному креплению) - вы просто установите сканер на место и продолжаете трехмерное сканирование. Для измерений с использованием Absolute Tracke сканер AS1 должен быть сопряжен с блоком Абсолютного Позиционера AP21, который обеспечивает 6DoF отслеживание, необходимое для измерений в большом измерительном объёме трекера. AP21 откалиброван таким образом, что позволяет AS1 обеспечивать полную точность всего в 50 микронов по всему диапазону измерений, до 30 метров от трекера.

AS1 также готов к автоматизации, когда встроен в систему автоматизации лазерного трекера. Его способность собирать данные с высокой скоростью идеально подходит для отслеживания скорости современных роботизированных систем, что позволяет полностью использовать их для увеличения производительности производства, а большое расстояние до объекта делает автоматизацию более безопасным вариантом с меньшим риском столкновений.

Абсолютный Сканер AS1 является вершиной технологии трехмерного сканирования для портативных измерительных рук и лазерных трекеров. Он представляет собой конечное универсальное портативное решение для измерения компонентов любого размера. Будущее трехмерного сканирования - это AS1.

Версия Точность Скорость сбора точек Точек на линию Частота линий Ширина линии (средняя) Расстояние до поверхности (по среднему диапазону) Минимальный шаг по оси (по среднему диапазону) Сертификация системы сканирования Класс безопасности лазера Рабочая температура
AS1 0.013 мм до 1,2 миллиона точек/с Макс. 4000 Макс. 300 Гц 150 мм 165 ± 50 мм 0.027 мм (линия) да 2 5..45°C
AS1-X 0.134 мм до 1,2 миллиона точек/с Макс. 4000 Макс. 300 Гц 600 мм 700 ± 300 мм 0.080 мм (линия) да 2 5..45°C

Особенности и преимущества

Большая точность на большом масштабе

Точность измерений до 50 микрон в пределах всего объема измерений диаметром 60 метров при использовании Абсолютного Трекера.

Меньшая шкала точности

Полная точность системы сканирования до 43 микрон с измерением Абсолютной Рукой.
Низкий уровень шума, большие объемы данных
До 1,2 миллиона точек в секунду высококачественных измерительных данных, даже при сканировании блестящих материалов, которые часто требуют обработки спреем другими сканерами. .

Высокоскоростное измерение

Быстрое цифрование больших поверхностей с данными, собранными со скоростью 300 линий в секунду без необходимости уменьшения ширины лазерной линии или расстояния между точками.
Линия сканирования
Дополнительно широкая средняя ширина линии сканирования 150 миллиметров делает цифрование крупных деталей и поверхностей фундаментально быстрее за счет охвата большей площади поверхности при каждом проходе сканирования.

Производительность SHINE

Усовершенствованные алгоритмы нашей технологии SHINE позволяют цифровать практически любой тип поверхности с настройками экспозиции по умолчанию, от блестящих черных пластиковых деталей автомобильного кузова до изделий из карбонового волокна, что делает получение высококачественных измерений легким, без необходимости высокоуровневой подготовки и устранения вариабельности оператора..

Простота использования

Переключение между профилями измерений и выполнение макросов и других функций программного обеспечения происходит быстро и легко прямо со сканера с помощью программируемых кнопок быстрого доступа AP21 и OLED сенсорного экрана на запястье Абсолютной Руки.

Легкость перемещения

Вес всего 400 грамм делает AS1 легким и удобным в перемещении, минимизируя усталость пользователя, которая является одной из самых распространенных причин неточных и ненадежных измерений.

Полная портативность

Легкий дизайн сканера передается на контроллер, который можно установить непосредственно на стойку трекера.

Сертификация ISO

Полная точность системы сканирования AS1 и системы Absolute Arm 7-Axis поставляется с сертификатом в соответствии с ISO 10360-8 приложением D, в то время как AS1 с устройством AP21 специфицируется в соответствии с ISO 10360-10.
