Современные средства измерительной техники


Вертикальные длиномеры и штангенрейсмасы ETALON

Производство:
Hexagon MI TESA (Швейцария)

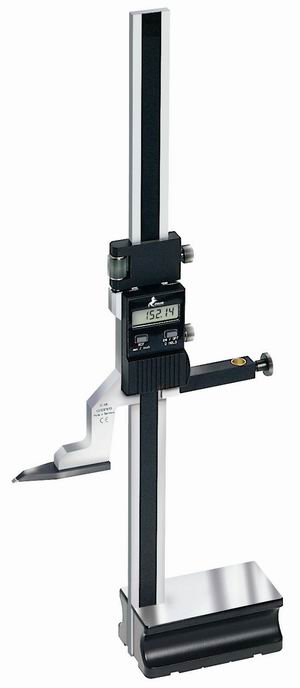

Электронный вертикальный штангенрейсмас ETALON

Электронный вертикальный штангенрейсмас ETALON
Электронный вертикальный штангенрейсмас ETALON

Основные функции и технические характеристики:

  • дискретность цифровой шкалы: 0,01 мм / 0,005 дюйма;
  • интерфейс RS232;
  • обнуление и фиксация значений в любом месте диапазона показаний;
  • функция PRESET (предустановка параметров);
  • допустимая погрешность: до 600 мм – 30 мкм, 1000 мм – 40 мкм.
Тип Диапазон измерения, мм / дюйм Габаритные размеры, мм


стойки основания
77.39001 0…300 / 0…12 25 x 6 60 x 40 x 100
77.39002 0…600 / 0…24 30 x 12 110 x 50 x 160
77.39003 0…1000 / 0…40 30 x 12 110 x 50 x 160

Механический вертикальный длиномер и штангенрейсмус ETALON

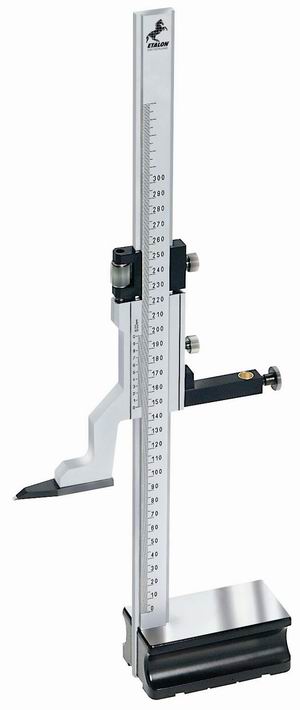

Аналоговый вертикальный штангенрейсмас ETALON
Аналоговый вертикальный штангенрейсмас ETALON

Основные функции и технические характеристики:

  • с нониусной шкалой;
  • цена деления шкалы: 0,02 мм;
  • считывание без смещения - шкала с матовым хромированием.
Тип Диапазон измерения, мм / дюйм Габаритные размеры, мм


стойки основания
77.19011 0…300 25x6 60x40x100
77.19012 0…600 30x12 110x50x160
77.19013 0…1000 30x12 110x50x160

Дополнительные принадлежности:

Тип Наименование Исполнение для размеров, мм Длина, мм
77.69001 Скрайбер (разметочное приспособление) 300 65
77.69002* Скрайбер (разметочное приспособление) 300 120
77.69003 Скрайбер (разметочное приспособление) 600 и 1000 75
77.69004* Скрайбер (разметочное приспособление) 600 и 1000 150
Держатель для индикаторов часового типа, электронных щупов, индикаторов (рычажного типа) и т.д., крепежное отверстие 8 мм:
77.69005 может быть установлен вместо скрайбера
77.69006 вращающийся и поворотный вариант с резьбой 8 мм

* Не подходит для электронных вертикальных длинномеров с цифровым дисплеем.

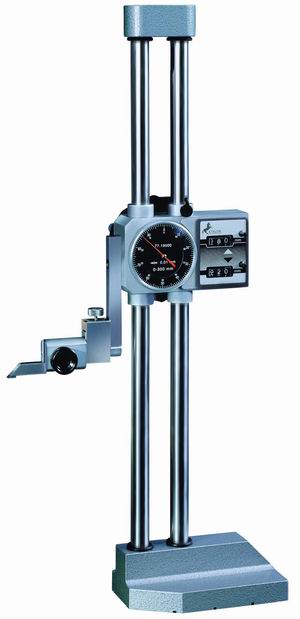

Вертикальный длиномер и штангенрейсмус ETALON с индикатором часового типа

Вертикальный длиномер и штангенрейсмус ETALON с индикатором часового типа
Вертикальный длиномер и штангенрейсмус ETALON с индикатором часового типа

Основные функции и технические характеристики:

  • круглая вращающаяся шкала с ценой делением шкалы 0,01 мм;
  • прочная конструкция, простая в эксплуатации;
  • измерительная головка с двойной направляющей;
  • привод от маховика для перемещения головки;
  • два механических цифровых счетчика с индикацией данных по и против часовой стрелки для вывода полного количества миллиметров;
  • установка показаний на ноль в любом месте диапазона измерения;
  • допустимая погрешность: до 200 мм – 30 мкм, 400 мм – 40 мкм, 600 мм – 50 мкм.
Тип Наименование Диапазон измерения, мм
77.19000 Вертикальные длиномеры и штангенрейсмусы 300 со шкалой 0…300
77.19001 Вертикальные длиномеры и штангенрейсмусы 600 со шкалой 0…600

Стандартные принадлежности:

Тип Наименование
07.60172 1 скрайбер (разметочное приспособление) из карбида вольфрама
77.60000 1 приставка для скрайбера и измерительных вставок

Дополнительные принадлежности:

Тип Наименование
07.60059 Измерительная вставка с шарообразным концом из карбида вольфрама, диаметр 5 мм
18.10005 Круговой индикатор (рычажного типа) TESATAST с делением до 0,01 мм, диаметр 28 мм
18.60008 Зажимная рукоятка, зажим диаметром 6 мм
