Магнітний кільцевий датчик LM13

Виробництво:

Renishaw plc (Великобританія)

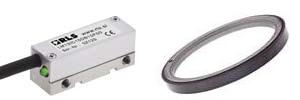

Магнітний кільцевий датчик LM13 складається з компактної герметичної вимірювальної голівки, що зчитує і намагніченого кільця діаметром 100,5 мм. Зчитуюча головка переміщається уздовж магнітної поверхні кільця з зазором до 1,5 мм.

У вимірювальну головку вбудований світлодіодний індикатор правильного положення головки і справності датчика. Відсутність жорстких допусків спрощує монтаж пристрою LM13.

Кільцеві датчики виготовляються з цифровим виходом і мають роздільну здатність від 1280 до 327680 імпульсів за оберт при максимальній швидкості обертання самого кільця до 25000 об/хв. Розроблені для жорстких умов експлуатації, датчики лінійних переміщень мають діапазон робочих температур від -20 до +85 ° C і ступінь захисту - IP68, мають високу стійкість до ударів, вібрацій і тиску. Магнітні кільця стійкі до хімічних речовин, що застосовуються в різних галузях промисловості. Безконтактне зчитування LM13 забезпечує відсутність тертя і зносу компонентів вимірювальної системи, механічного гістерезису при максимальній швидкості і прискорені. Кільцеві магнітні датчики LM13 гарантують надійну роботу в складних і важких умовах експлуатації, вони успішно застосовуються в деревообробній, каменеобробній, металообробній, текстильній, друкарській, пластмасовій промисловостях і на виробництві упаковки. Вони придатні також для систем автоматизації і складальних конвеєрів, для лазерного, плазмового та гідроабразивного різання, виробництва мікросхем, друкованих плат тощо.

---

Технічні характеристики:

• Роздільна здатність, сигналів/об: 1280 ... 327680
• Висока швидкість обертання, об/хв: до 25000
• Вбудований світлодіодний індикатор стану головки
• Максимальна швидкість обертання при роздільній здатності 327680, об/хв: 759
• Зазор між зчитуючою головкою і магнітним кільцем, мм: від 0,1 до 1,5
• Повторюваність: точніше одиниці дискретності
• Гистерезис, мкм: до 3
• Точність системи, мкм / м: ± 40 при 20 ºС
• Напруга живлення, В: від 4,6 до 7 (захист від зворотної полярності)
• Струм споживання (без навантаження), мА: до 30 мА
• Вихідні сигнали: цифровий диференційний (за стандартом RS422A) із захистом від КЗ
• Кабель: високогнучкий, з подвійним екраном
• Температура, ºС:
  - робоча -10 до +80
  - зберігання -40 до +85
• Ступінь захисту: IP68
