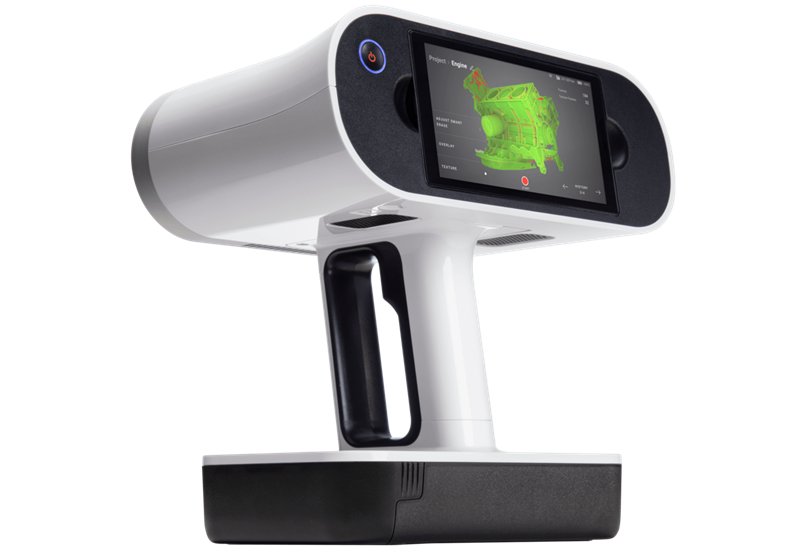

3D-сканер Artec Leo

Производство:

Artec 3D (США)

Artec Leo — первый 3D-сканер со встроенной технологией автоматической обработки данных, делающий процесс сканирования настолько интуитивно понятным, что теперь снимать 3D-объект не сложнее, чем снимать видео. Вы можете наблюдать за ходом сканирования и создания 3D модели в реальном времени на экране сканера Leo. Возвращайте вашу 3D-модель, проверяйте, сняты ли все области, и досканируйте пропущенные участки

Благодаря скорости 3D-сканирования до 44 кадров в секунду Artec Leo — самый быстрый на сегодняшний день портативный профессиональный 3D-сканер. Более того, его широкий угол захвата изображения позволяет точно и быстро сканировать и обрабатывать данные объектов большой площади, например таких, как помещение. А чтобы сканер распознал мельчайшие детали, просто поднесите его поближе к объекту

Технология трёхмерного сканирования, разработанная компанией Artec 3D, позволяет с высокой точностью и скоростью получать информацию о поверхности объектов (глубине), используя принцип структурированной подсветки, а встроенная в сканер фотокамера фиксирует текстуру объекта. Благодаря такому техническому решению, 3D-сканеры Artec позволяют получать высокоточные полноцветные компьютерные модели сложных объектов

Данные получаются путём проецирования на объекты сцены специальной решетки под параллаксным углом. Искажения проекции решетки, созданные геометрией объектов, позволяют рассчитать точное положение каждой её точки в трёхмерном пространстве. Полученные точки триангулируются, образуя полигональную поверхность, которая может быть представлена в любом из распространенных форматов

Использование в различних сферах

Медицина

Сканер незаменим в различных медицинских целях: от протезирования и ортопедии до пластической хирургии и стоматологии. Будь то безупречно точная анатомическая 3D-модель человеческого тела, изготовленный на заказ имплантат или индивидуальное инвалидное кресло, наши 3D-сканеры помогут вам оказать высококачественную специализированную помощь вашим пациентам

Производство

Сканеры — это ведущие в отрасли прецизионные инструменты, которые играют решающую роль в различных процессах промышленного проектирования и производства. Наши высокоточные решения для 3D-сканирования — от разработки продукта до производства — сокращают время и затраты на сбор данных об объектах. Высокоточные данные сканирования повышают надежность процессов, а полная совместимость с различными широко используемыми программами CAD и CAM позволяет использовать их для контроля качества, обратного проектирования и многих других случаев использования, связанных с производством

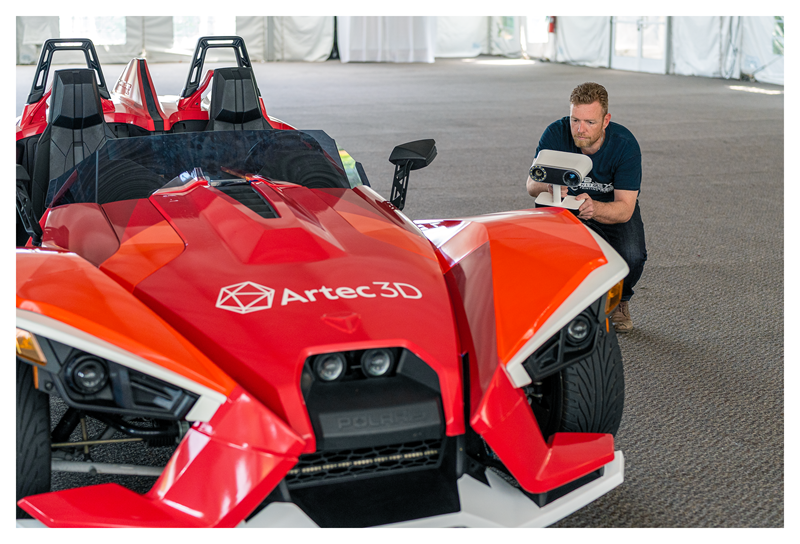

На всех этапах — от проектирования и быстрого прототипирования до обратного проектирования и контроля качества — 3D-сканеры стали неотъемлемой частью набора технологических инструментов автопроизводителей. Они позволяют получать точные, измеримые трехмерные данные из любой детали или компонента, от крошечных до очень больших. 3D-сканирование позволяет не только повысить повседневную производительность, но и сократить жизненные циклы разработки продукции, а также облегчить производство высокопроизводительных автомобилей без ущерба для стандартов безопасности и качества

Будь то реставрация классического автомобиля или прототип нового автомобиля, молниеносные сканеры Artec 3D предоставляют высокоточные 3D-данные о поверхности на каждом этапе рабочего процесса проектирования, прототипирования, проектирования или производства

Сохранение культурного наследия

Сканеры помогают вам объединить искусство, науку и инновации в точные 3D копии самых ценных артефактов, сооружений и мест мира. Независимо от того, являетесь ли вы куратором музея, готовящего цифровую выставку, или археологом, проливающим свет на вымершие цивилизации, сканеры Artec обеспечат точные и подробные сканирования вашего объекта за рекордно короткое время.

Криминалистика

С помощью 3D-сканера вы легко создадите виртуальные копии мест преступлений, мест происшествий, а также вещественных доказательств внутри них точно такими, какими они были на момент сканирования, без риска загрязнения или повреждения. Полученные вами 3D-данные дадут вам возможность определить, как и когда произошло событие. Всего за несколько минут вы можете зафиксировать улики в помещении или на открытом воздухе, в том числе пятна крови, пулевые отверстия, следы инструментов, отпечатки обуви и многое другое

Визуальные эффекты и компьютерная графика

Технологии 3D-сканирования стали важным компонентом современного кинопроизводства и виртуальных производственных процессов, позволяя производителям компьютерной графики и визуальных эффектов, телевизионным и кинокреативам создавать уникальные ультрареалистичные 3D-ресурсы на основе объектов реального мира

От поиска виртуальных локаций до изготовления реквизита и декораций и создания максимально идентичных цифровых двойников актеров — 3D-сканеры позволяют кинематографистам и студиям визуальных эффектов оптимизировать свои производственные процессы, создавать более реалистичные впечатления и раскрывать творческий потенциал — и все это при экономии времени и средств.

Технические характеристики

Спецификации	Artec Leo
3D-точность до, мм:	0,1
3D-разрешение до, мм:	0,2
Точность в зависимости от расстояния, до:	0,1 мм + 0,3 мм/м
Режим HD	Да
Двойной трекинг: по текстуре и геометрии	Да
Алгоритмы обработки данных	На основе текстуры и геометрии
Рабочее расстояние, м:	0,35 -1,2
Зона захвата объема, см кубических	160000
Линейное поле зрения на ближнем расстоянии, В х Ш, мм:	244 х 142
Линейное поле зрения на дальнем расстоянии, В х Ш, мм:	838 х 488
Угловое поле зрения, В х Ш:	38,5 х 23
Считывание текстуры	Есть
Разрешение текстуры, Мп	2,3
Цветопередача, bpp	24
Скорость 3D-реконструкции для склейки в реальном времени до ,кадров/с	22
Скорость 3D-реконструкции для 3D-видео до, кадров/с	44
Время 2D-экспонирования, с:	0,0002
Время 3D-экспонирования, с:	0,0002
3D-подсветка	VCSEL
Датчики положения	Встроенная 9-осевая инерциальная система
Сенсорный экран	Встроенный сенсорный экран 5,5 half HD, CTP. Возможность передачи изображения на внешний компьютер через Wi-Fi или Ethernet
Мультиядерный процессор	Встроенные процессоры: NVIDIA Jetson TX2 Quad-core ARM Cortex-A57 MPCore Processor NVIDIA Maxwell 1 TFLOPS GPU with 256 NVIDIA CUDA Cores
Интерфейс:	Wi-Fi, Ethernet, карта SD
Встроенный жесткий диск	512 Gb SSD
Габариты, В х Г х Ш, мм:	231 х 162 х 230
Масса, кг:	2,6
Форматы 3D-сетки	OBJ, PLY, WRL, STL, AOP, ASC, Disney PTX, E57, XYZRGB
Форматы САПР	STEP, IGES, X_T
Поддерживаемые ОС:	Windows 10, 11 – x64*
Минимальные компьютерные требования:	HD:Intel® Core™ I7 или I9, ОЗУ 32Gb, видеокарта NVIDIA, 2 Gb видеопамяти, CUDA 6.0+ SD:Intel® Core™ I5, I7 или I9, ОЗУ 18Gb, видеокарта с 2 Gb видеопамяти*

*ПК нужен только для обработки данных. Для сканирования он не потребуется

Особености и преимущества

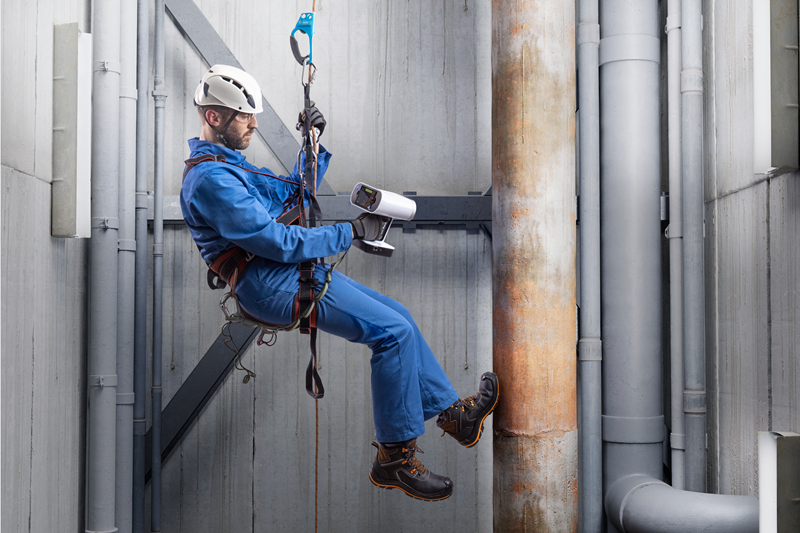

Сканируйте где угодно. Без компьютера. Без кабелей

Совершенно новый дизайн с подключением к облаку, Wi-Fi полностью без кабелей позволяет вам использовать огромные возможности сканирования Artec Leo везде, где они вам нужны, не нуждаясь в компьютере

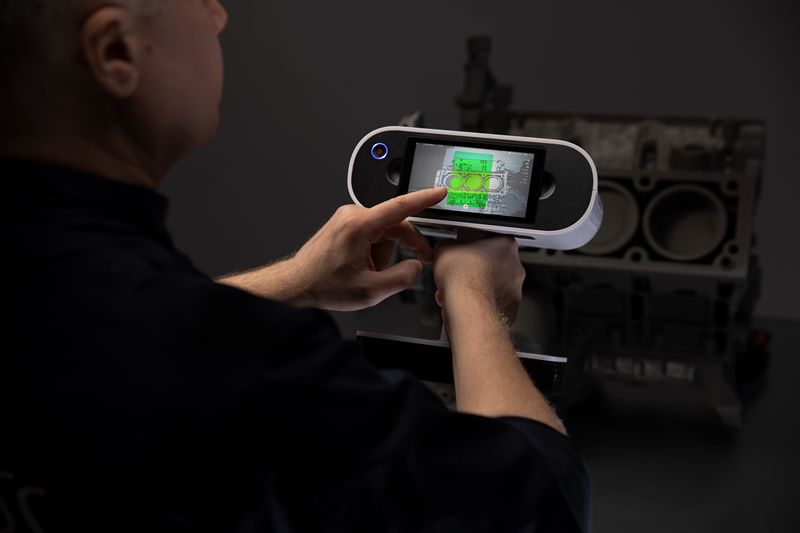

Интерактивная сенсорная панель диагональю 5,5 дюйма

Благодаря интуитивно понятному пользовательскому интерфейсу Leo вы можете управлять своим устройством, процессом сканирования и сканировать данные. Сенсорный экран создает копию в реальном времени, с которой вы можете взаимодействовать во время сканирования, показывая области, требующие внимания, и помогая быстро получить наилучшие результаты

Интеллектуальный сбор данных, метки не нужны

Современная гибридная технология отслеживание Leo освобождает вас от использования любого дополнительного оборудования, такого как метки или маркеры, для стабильного сканирования. Вы можете просто навести его на объект и начать сканирование. Это так просто

Цветная карта расстояний для облегчения сканирования

Чтобы помочь вам сохранять оптимальное расстояние до объекта во время сканирования и, таким образом, собирать больше данных за меньшее время, у Leo есть наглядные пособия. Поверхность, которую вы сканируете, будет отображаться на экране Лео красным цветом, если вы держите сканер слишком близко к ней, или синим, если расстояние слишком велико. А если зеленый? Все системы работают – вы все делаете правильно

Умное сканирование, меньше обработки

Благодаря запатентованной технологии искусственного интеллекта Leo собирает только те данные, которые вам нужны: больше интеллекта, меньше времени на обработку и очистку

Многоядерная обработка

Благодаря самому быстрому встроенному суперкомпьютеру с искусственным интеллектом Leo обеспечивает исключительную скорость и энергоэффективность

Сканирование при солнечном свете

С помощью лазерного проектора Leo Class I рисунок, невидимый для человеческого глаза, проецируется на поверхность вашего объекта, поэтому вы можете легко сканировать при солнечном свете

Режим HD

Разрешение данных сканирования увеличивается в 2 раза, при этом шум удаляется, и вы получаете самую аккуратную 3D-модель без шума. Труднодоступные области и трудносканируемые поверхности, такие как тонкие выступы или острые углы сканировать легче благодаря улучшенной реконструкции и улучшению кривизны краев. Забудьте и о смещении текстуры — здесь нет места ложной геометрии из высококонтрастной текстуры. Ожидайте реалистичные 3D-модели в потрясающе высоком разрешении

Для превосходной геометрии и цветопередачи

Leo оснащен передовыми технологиями для захвата насыщенной текстуры, адаптации к условиям освещения и точного сопоставления текстуры с геометрией. Leo имеет оптическую систему «два в одном», встроенный суперкомпьютер на модуле, датчики положения с 9 степенями свободы и технологию освещения VCSEL, которая изменяет интенсивность вспышки

Универсальное и надежное программное обеспечение

Благодаря интеграции Artec Studio и Artec Cloud этот универсальный сканер теперь стал еще более мощным, чем когда-либо. Программное обеспечение позволяет сканировать непосредственно в облако, есть возможность удаленно управлять сканером и даже создавать собственные функции с помощью специального API и SDK
