Универсальный измерительный инструмент TESA UNIMASTER

Производство:
Hexagon MI TESA (Швейцария)

Обладает необходимыми характеристиками для прямого измерения особо крупных внутренних и наружных размеров.
TESA UNIMASTER в своей основе аналогичен нутромерам с двухточечным контактом с заготовкой. Сделан специально для прямого измерения любых размеров в пределах области применения с использованием наружных насадок со встроенными измерительными наконечниками.
Точный, прочный и легкий в обращении – может использоваться либо горизонтально, либо вертикально, с постоянной измерительной силой – имеет встроенный циферблатный индикатор рычажного типа, четко показывающий кульминационную точку – обеспечивает стабильность измерений благодаря минимальной деформации и термозащите насадок.

Универсальный измерительный инструмент TESA UNIMASTER
Универсальный измерительный инструмент TESA UNIMASTER

Основные технические характеристики:

  • цена деления шкалы микрометра и индикатора часового типа: 0,01 мм;
  • подвижный измерительный упор с шарикоподшипником и пружиной;
  • измерительное усилие: от 15 до 20 Н. Изменяемое направление измерения позволяет производить внешние и внутренние измерения;
  • максимальная погрешность: 5 мкм;
  • измерительные стержни со вставками из карбида вольфрама;
  • измерительные стержни № 11.10203: для внутренних измерений по оси устройства;
  • измерительные стержни № 11.10205: для внутренних и внешних измерений, глубина до 60 мм от нижней кромки устройства;
  • измерительные стержни № 11.10208: особо жесткая конструкция для внешних измерений, измеряемая глубина до 75 мм от нижней кромки устройства;
  • насадки: стальные трубы диаметром 38 мм с системой быстрого соединения. В комплекте концевая мера круглого сечения;
  • вставки из карбида вольфрама с одной сферической и одной плоской измерительной поверхностью.
Тип Наименование Длина, мм Допустимая погрешность, мкм
11.10000 TESA UNIMASTER полный набор, внутренний размер 250…1475 мм*, наружный размер 225…1450 мм*
Состоит из:
11.10300 Измерительный элемент, внутренний размер 250…275 мм, наружный размер 225…250 мм
11.10203 Пара измерительных опор для внутр. размеров
11.10205 Пара измерительных опор для внутр. и наружных размеров 75
11.10208 Пара измерительных опор для наружных размеров 100
11.10501 Устройство настройки:

внутренний размер 250

наружный размер 225
11.10101 Насадка 25 0,7
11.10102 Насадка 50 1
11.10103 Насадка 75 1,2
11.10104 Насадка 100 1,5
11.10105 Насадка 125 1,5
11.10106 Насадка 150 2
11.10112 Насадка 300 3,5
11.10118 Насадка 450 4,5
11.10124 Насадка 600 6,5
11.30001 Специальная отвертка для насадок
11.10401 Набор из подвесок (4 скобы и 4 зажима)

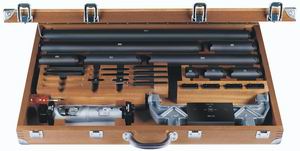

11.12401 Деревянный футляр для полного набора

* при использовании максимального числа насадок – 3.

Тип Наименование Длина, мм Допустимая погрешность, мкм
11.10140 Насадки 1000 10
11.62001 Пара опор и шлицов для внутренних/наружных размеров. Глубина измерений до 20 мм. Измерительные вставки из карбида вольфрама, диаметр 4 х 7 мм
11.60001 Опорный ролик, как отдельный элемент (необходимы 2)
