Системы для обрабатывающих центров и фрезерных станков
- Производство:
- Renishaw (Великобритания)

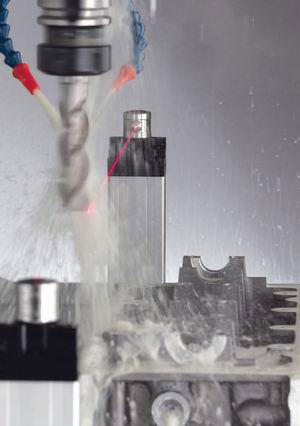

- Система NC4
Системы наладки инструмента обеспечивают экономию времени до 90% по сравнению с затратами времени на ручную наладку на станке. Кроме того, они позволяют обнаруживать неисправный инструмент. Компания Renishaw предлагает серию бесконтактных систем наладки и контроля геометрических характеристик режущего инструмента NC и контактные системы – TS27. Эти модели могут использоваться на любых обрабатывающих центрах и фрезерных станках с ЧПУ.
Луч лазера или измерительный щуп этих систем является фактически базовой точкой на станке. При касании инструмента измерительного щупа (лазерного луча) положение осей станка фиксируется, и регистрируется положение режущей кромки инструмента. При необходимости снимаются координаты дополнительных точек, для определения размеров инструмента. Измерение производится без выключения вращения режущего инструмента и подачи СОЖ.
- Система TS27R
Смотрите также:
- Системы для токарных станков
Системы для наладки и обнаружения неисправного режущего инструмента
Файлы для загрузки:
Описание и технические характеристики
- Каталог измерительных систем для станков (pdf, 16`869 Кб)
