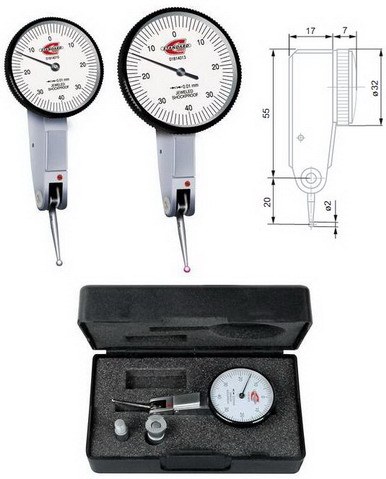

STANDARD GAGE (рычажного типа, метрические)
- Производство:
- Hexagon MI STANDARD GAGE (Швейцария - Китай)
Основные функции и технические характеристики:
- Циферблаты различных диаметров;
- Цена деления, мм: 0,01 или 0,002;
- Рубиновый или твердосплавный измерительный наконечник;
- Диаметр измерительного шарика, мм: 2;
- Длина измерительного наконечника, мм: 19;
- Поставляется в индивидуальной коробке с инспекционным отчетом.
Погрешности
| Тип погрешности | Цена деления 0,01 мм | Цена деления 0,002 мм |
| Максимальная погрешность, мкм | 13 | 4 |
| Погрешность в локальном диапазоне (0,1 мм), мкм | 5 | 2 |
| Повторяемость | 3 | 1,5 |
| Тип | Диапазон измерения, мм | Цена деления, мм | Диаметр циферблата, мм | Материал измерительного наконечника |
| 01814010 | 0,8 | 0,01 | 32 | Твердосплав |
| 01814011 | 0,8 | 0,01 | 38 | Твердосплав |
| 01814012 | 0,8 | 0,01 | 32 | Рубин |
| 01814013 | 0,8 | 0,01 | 38 | Рубин |
| 01814020 | 0,2 | 0,002 | 32 | Твердосплав |
| 01814021 | 0,2 | 0,002 | 40 | Твердосплав |
| 01814022 | 0,2 | 0,002 | 32 | Рубин |
| 01814023 | 0,2 | 0,002 | 40 | Рубин |
Основные функции и технические характеристики:
- Циферблаты различных диаметров;
- Цвет циферблата: белый;
- Цена деления, мм: 0,01;
- Диапазон измерения, мм: 1,6
- Твердосплавный измерительный наконечник;
- Диаметр измерительного шарика, мм: 2;
- Длина измерительного наконечника, мм: 18;
- Поставляется в индивидуальной коробке с инспекционным отчетом.
Погрешности
| Тип погрешности | Цена деления 0,01 мм |
| Максимальная погрешность, мкм | 30 |
| Погрешность в локальном диапазоне (0,1 мм), мкм | 10 |
| Повторяемость | 5 |

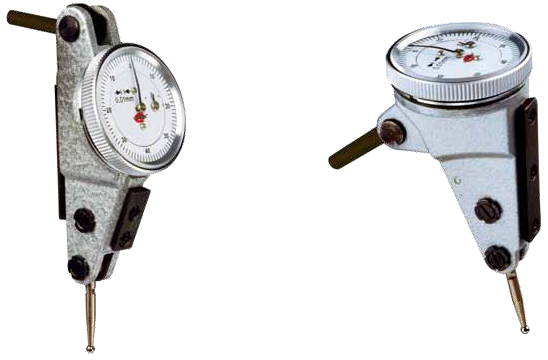

| Тип | Диаметр циферблата, мм | Конструкция индикатора |
| 07414001 | 28 | Стандартная |
| 07414002 | 38 | Стандартная |
| 07414003 | 28 | Перпендикулярная |
| 07414004 | 38 | Перпендикулярная |
