HOMMEL roundscan 555
- Производство:
- JENOPTIK Industrial Metrology Germany (Германия)
- HOMMEL roundscan 555

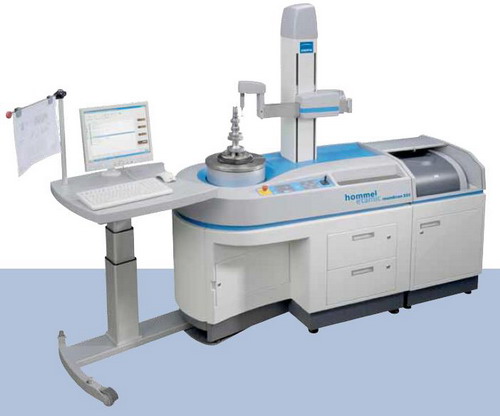

Измерительная станция HOMMEL roundscan 555 - высокоэффективное решение для комбинированных измерений отклонения формы и шероховатости измеряемых деталей. В зависимости от задачи измерения, измерения отклонения формы и шероховатости могут быть сконфигурированы в одну программу, что позволит сократить время измерения для каждой детали.
Особенности системы:
- Высокоточный поворотный стол на пневмоподшипниках;
- Вертикальная ось доступна в трех вариантах высот в зависимости от требований;
- Базовая версия кругломера имеет разрешение 1 мкм для осей R и Z, и 20 000 точек для оси С;
- В версии High Resolution (HR), для комбинированных измерений отклонений формы и шероховатости, предусмотрено разрешение 0,1 мкм для осей R и Z, и 720 000 точек для оси С.
Преимущества системы:

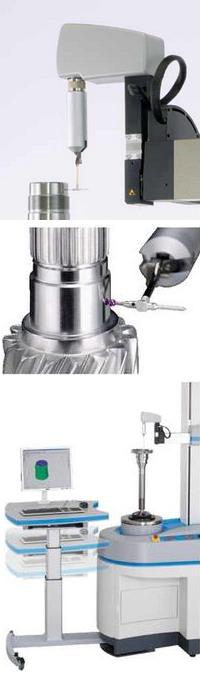

Полностью автоматизированные измерения с инновационной системой управления (крепления) датчика для эффективных измерений отклонений формы, шероховатости и комбинированных измерений:
- Автоматизированное управление наклоном и поворотом модуля MDS3 для измерений в любом положении на сложных деталях;
- Измерительный щуп с двумя наконечниками - для измерений отклонений формы и шероховатости;
- Регулируемое усилие нажатия измерительного датчика;
- Цикл измерения может переключаться от измерения отклонения формы к измерению шероховатости во время выполнения заданной программы измерения;
- Высокое разрешение линеек осей для измерения шероховатости;
- Низкая скорость измерений - от 0,2 мм / с;
- Измерения отклонений формы и шероховатости могут быть запрограммированы для полностью автоматического измерения;
- Магнитное крепление позволяет производить быструю смену измерительных щупов.
Эргономика рабочего места:
- Регулируемый по высоте, откидной стол оператора;
- Удобство при работе стоя и сидя;
- Запираемые шкафы для безопасного хранения протоколов, ПК и принтера;
- Интегрированный подлокотник.
Технические характеристики:
| Диапазон измерений | |
| Расстояние между осями C и Z, мм: | 370 / 420 * |
| Макс. изм. диаметр, мм: | 430 / 530 * |
| Мак. изм. высота, мм: | 350 / 550 / 900 |
| Ось вращения (ось С) | |
| Диаметр стола, мм: | 330 |
| Выравнивание детали: | автоматическое |
| Ошибка отклонения от круглости мкм + мкм / мм изм. высоты, мкм: |
0,02 + 0,0005 |
| Ошибка отклонения от круглости мкм + мкм / мм изм. высоты **, мкм: |
0,01 + 0,00025 |
| Ошибка осевого биения мкм + мкм / мм радиуса, мкм: |
0,03 + 0,0005 |
| Ошибка осевого биения мкм + мкм / мм радиуса **, мкм: |
0,015 + 0,00025 |
| Диапазон центрирования детали, мм: | ± 5 |
| Диапазон нивелировки, °: | ± 1,0 |
| Тип подшипников: | пневматические |
| Скорость измерения и позиционирования, об/мин | 0,2 - 30 |
| Максимальная нагрузка, N | 600 / 1000 * |
| Вертикальная ось (ось Z) | |
| Диапазон измерения, мм: | 350 / 550 / 900 |
| Ошибка прямолинейности/100 мм, мкм: | 0,15 / 0,45 / 1,5 |
| Ошибка прямолинейности на всем диапазоне, мкм: |
0,3 / 0,45 / 1,5 |
| Непараллельность осей C и Z на всем измерительном диапазоне, мкм: |
не более 0,5 / 0,8 / 2,5 |
| Скорость измерения и позиционирования, мм/с: | 0,2 - 50 |
| Защита от столкновения: | да |
| Горизонтальная ось (ось R) | |
| Диапазон измерения, мм: | 220 |
| Ошибка прямолинейности/100 мм, мкм: | 0,25 |
| Ошибка прямолинейности на всем диапазоне, мкм: |
0,5 |
| Неперпендикулярность осей C и R , мкм: | не более 0,8 |
| Скорость измерения и позиционирования, мм/с: | 0,2 - 50 |
| Размеры и вес измерительной системы | |
| Длина, мм: | 1990 |
| Ширина, мм: | 750 |
| Высота, мм: | 1760 / 1960 / 2310 |
| Вес, кг: | 650 / 665 / 685 |
Все точностные характеристики даны в соответствии с DIN 1101 и при температуре 20 ± 1 °C.
Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 об/мин; LSC.
Измеряемое отклонение от прямолинейности при отсечке шага 2,5 мм; 100 мм/мин; LSS.
* - по запросу;
** - значение макс. отклонения для референсной окружности LSCI, фильтре 0-15 S/r; 6 об/мин.
Смотрите также:
- HOMMEL-ETAMIC F50
- HOMMEL-ETAMIC F135/155
- HOMMEL-ETAMIC F435/455
- HOMMEL-ETAMIC FMS 8200
Оборудование для измерения отклонения от круглости и формы (FORMLINE)
Файлы для загрузки:
Описание и технические характеристики
- Линейка кругломеров серии FORMLINE. Язык - английский. (pdf, 2`906 Кб)
