Абсолютний трекер Leica AT500

Виробництво:

Hexagon MI Leica (Швейцарія)

Абсолютний трекер Leica AT500

Абсолютний трекер Leica Absolute Tracker AT500 — перший насправді універсальний лазерний трекер від Hexagon MI для вирішення комплексних завдань вімірювання, оснащений вбудованим контролером із живленням від батареї, що робить його найбільш портативним і простим у налаштуванні представником лінійки Absolute Tracker.

Представляємо новий Leica Absolute Tracker AT500

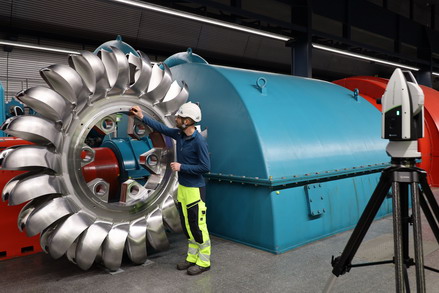

У надлегкий корпус вимірювального блоку АТ500 вбудовані всі основні компоненти системи: контролер з живленням від батареї, система моніторингу навколишнього середовища, бездротовий зв’язок та вимірювальний модуль. Повний діапазон вимірювання з рефлектором абсолютним трекером AT500 поширюється на об’єм діаметром 320 метрів, що робить його ідеальним рішенням для перевірки великих конструкцій, таких як антени або кораблі.

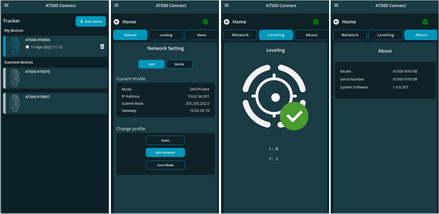

Додаток AT500 Connect

За допомогою додатку AT500 Connect, можна підключитись до абсолютного трекеру АТ500 з мобільного пристрою на базі операційних систем iOS або Android та перевірити або змінити налаштування підключення, тип з’єднання або від’юстувати положення трекеру.

Абсолютний трекер Leica Absolute Tracker AT500 – це нове покоління абсолютних трекерів.

Компактний
Немає окремого контролеру. Жодних з’єднувальних кабелів.
Все вбудовано у вимірювальний блок.

Живлення від акумуляторів
До 6 годин роботи з 2 акумуляторами.
Можливість гарячої заміни акумуляторів під час роботи.

Бездротове з’єднання
Інтегровані модулі Bluetooth® та Wi-Fi дозволяють бездротове керування пристроями, такими як зовнішній датчик температури об’єкта або вирівнювання за допомогою планшета чи смартфона.

Швидкий
Технологія Absolute Distance Meter (ADM) із зчитуванням даних з частотою 100 Гц при динамічних вимірюваннях.

Продуктивний
Вимірювальний щуп B-Probe^plus з відстеженням координат у реальному часі та збільшений робочий час вимірювання до 6 годин на одному заряді акумулятора.

Портативний
Інтегроване сенсорне рішення з мінімальною кількістю компонентів для максимальної портативності.

Ключові переваги:

• Кольорова індикація стану підключення та блоку вимірювань;
• Індикація стану заряду батареї на кожній стороні блоку;
• Кнопка стану та сполучення Bluetooth® з’єднання;
• Статус підключення за допомогою Wi-Fi.





• 2 акумуляторних блоки з можливістю гарячої заміни;
• До 6 годин автономної роботи;
• Кнопка скидання.






• Покращена якість зображення камери OVC;
• Покращено LED–відображення статусу вимірювання;
• Частота зчитування даних – 100 Гц;
• Технологія Power-Lock (технологія стеження за відбивачем) останнього покоління.







• До 5000 записів вимірювальних точок з одним комплектом батарей AAA (2x);
• Координати щупа у просторі (6DoF);
• Покращений корпус та кнопки.





• Порт LAN RJ45;
• Датчик температури повітря;
• Основне живлення від акумуляторних батарей або джерела живлення.




• Контролер вбудований у корпус вимірювального блоку;
• Ступінь захисту IP54 (IEC 60529);
• Розширений діапазон робочих температур: від –15 до +50°С.



  Технічні характеристики
  Діапазон вимірювання:
  Вимірювання з рефлектором, м:	від 0,8 до 160
  Вимірювання з вимірювальним щупом B-Probeplus (6DoF), м:	від 1,2 до 12
  Загальні характеристики:
  Габарити вимірювального блоку АТ500, мм:	477×261×238
  Вага вимірювального блоку, кг:	13,6
  Кут обертання у горизонтальній площині:	± 360°
  Кут обертання у вертикальній площині:	± 145°
  Лазерне випромінювання:	Клас 2 згідно IEC 60825-1, друге видання (2014-05)
  Оглядова камера:	5МР, кут огляду 10°
  Частота зчитування даних, Гц:	100
  Діапазон PowerLock, м:	80
  Умови експлуатації:
  Робоча температура, °С:	від –15 до +50
  Допустима вологість:	до 95% (без конденсату)
  Допустима висота над рівнем моря, м:	від –700 до +5500
  Ступінь захисту:	IP54 (IEC 60529)
  Інтерфейси підключення:
  Дротове:	Cat5e
  Бездротове:	WLAN (IEEE 802.11n)
  Електроживлення:
  Тип батарей:	акумуляторні, змінні літій-іонні
  Час роботи від батареї, годин:	до 6
  Джерело живлення:	мережа змінного струму
  Вимірювальний щуп (опційно):
  Тип:	B-Probe plus
  Габарити, мм:	230×80×54
  Вага, кг:	0,14
  Живлення:	2 змінні батареї типу ААА
  Час роботи від батарей, годин:	до 6
  Точність вимірювання:
  Кутові вимірювання (тест розташування)	5 м	±45 мкм
  	10 м	±75 мкм
  	20 м	±135 мкм
  Вимірювання довжини (тест довжини):	5 м	±64 мкм
  	10 м	±106 мкм
  	20 м	±191 мкм
  Вимірювання відстані (вимірювання дальності)	±14 мкм
  Вимірювання з вимірювальним щупом B-Probe plus (6DoF) 1):	±100 мкм
  Абсолютна кутова помилка 2):	± 15 мкм + 6 мкм / м
  Датчик кута нахилу:	± 1 кутова секунда
  Орієнтація до сили тяжіння Uz:	± 15 мкм + 8 мкм / м


  Всі похибки вказуються як максимально допустима помилка (MPE). Типові значення складають половину MPE.
  ¹⁾ Згідно стандарту ISO 10360-10:2016, при довжині вимірювання 2 м.
  ²⁾ Точність вимірювання кута у поперечному напрямку e^T згідно ISO 10360-10.



  Вимірювальне програмне забезпечення


  PC-DMIS Portable

PC-DMIS Portable

PC-DMIS Portable for Laser Trackers – є частиною комплекту програмного забезпечення PC-DMIS – провідного у світі програмного забезпечення для приймального контролю із застосуванням лазерних трекерів при трикоординатній обробці, на застосування якого продано більше 20 000 ліцензій. PC-DMIS забезпечує можливість застосування одного пакета програм для всіх вимірювальних пристроїв від Hexagon MI.
Програма PC-DMIS Portable спеціалізована для оптимального та найбільш ефективного застосування портативних вимірювальних пристроїв.
Програма PC-DMIS Portable пропонується у двох версіях:
PC-DMIS Pro Це – повністю спеціалізована вимірювальна програма та чудовий вибір для додатків, у яких не використовуються елементи САПР/CAD.
PC-DMIS CAD++ розширює межі застосування додатків до будь-яких вимірювальних завдань, пов’язаних із застосуванням системи САПР/CAD і забезпечує спеціалізований інструментарій для контролю розмірних параметрів деталей з листової сталі, управління скануванням та хмарною сукупністю потокових даних вимірювань.

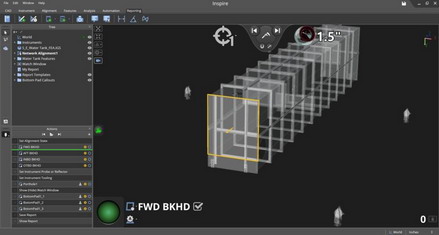

INSPIRE

INSPIRE

Inspire пропонує інструменти для проектування, вимірювання, аналізу та складання звітів для різних завдань. Це єдине комплексне програмне рішення для багатьох завдань портативних вимірів. Inspire - єдиний програмний пакет, який створювався з урахуванням досвіду користувачів та особливостей робочого процесу. Він підтримує велику кількість портативних метрологічних пристроїв як для завдань сканування, так і для контактних вимірювань.
Підтримка CAD
Inspire підтримує імпорт всіх власних форматів CAD, включаючи формати CATIA, Creo, SolidWorks, NX, стандартні формати та багато інших. Оновлення та нові версії форматів CAD входять до останніх версій Inspire.
Вимірювання
Ніколи ще підключення до вимірювальних приладів не було таким простим. Після виконання початкового налаштування програма Inspire здатна автоматично додавати та підключати вимірювальні пристрої, використовуючи попередньо задані параметри та не вимагаючи жодної участі користувача. Для цього достатньо встановити заданий за замовчуванням вимірювальний прилад і вказати, чи підключатиметеся до нього при відкритті конкретного проекту.

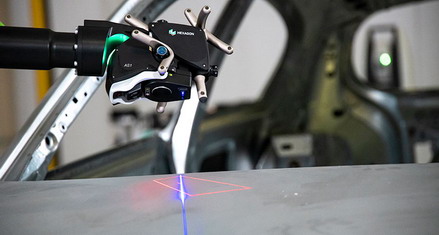

У пакет Inspire включено все необхідне для роботи, у тому числі всі функції, що використовуються при отриманні даних методами сканування та контактного виміру. Перемикання з одного режиму в інший також робиться дуже просто жестом або включенням вимірювального приладу. Всі виміряні хмари точок мають пов’язані з ними площини відсікання, які користувач може за бажання використовувати при вимірі. Знову отримані вимірювання контактним способом використовують функцію Inspire SmartFeatures, що дозволяє правильно розпізнавати та створювати геометричні форми.
Аналіз
Усі виміряні елементи відображатимуться на графічному дисплеї HUD (Heads-Up Display), при цьому виконується перевірка базової форми та статистика відповідності для забезпечення оперативного зворотного зв’язку. За замовчанням, інформація про перевірку форми та положення деталі відображатиметься на панелі властивостей елемента. Inspire дозволяє налаштовувати критерії, що відображаються, ґрунтуючись на формі елемента, а також керувати додаванням перевірок параметрів GD&T та іншої інформації про місцезнаходження, що відноситься до об’єкта. Побудова перерізів для 2D-аналізу хмарних даних та даних САПР. Створюйте та оптимізуйте полігональні сітки за допомогою унікальних методів згладжування. Розфарбовування дозволяє у всіх деталях розглянути відхилення від проектної 3D моделі або сітки.
Складання звітів
Програма Inspire оснащена набором функцій для складання звітів, створених спеціально для підтримки унікальних можливостей Inspire для вимірювання елементів деталей. Це дозволяє створювати описи елементів і виконувати їх аналіз до того, як дані про вимірювання будуть додані до звіту. Звіт автоматично оновиться після додавання вимірювання елементів. До звіту можна легко додавати редаговані зображення, а також використовувати шаблони та додаткові функції налаштування.

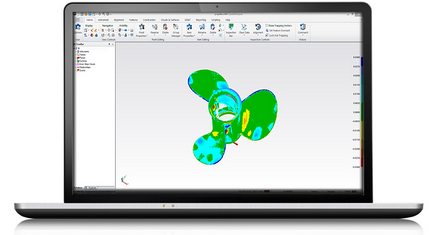

Spatial Analyzer

Spatial Analyzer®

SpatialAnalyzer® (SA) – потужний, наочний та простий у використанні програмний пакет для вирішення метрологічних та аналітичних завдань, розроблений для сімейства портативних КВМ Hexagon MI.
Пакет SA пропонує широкий ряд переваг, включаючи:

• інтуїтивно зрозумілі сучасні графічні середовища;

• інтерфейси для всіх портативних КВМ Hexagon MI;

• обмін даними з усіма поширеними САПР у своїх форматах;

• потужні засоби аналізу та обробки, а також унікальну технологію зрівнювання;

• просте об’єднання кількох вимірювальних приладів перевірку GD&T та пристроїв;

• можливість складання різних звітів;

• розрахунок похибки виміру;

• функцію USMN для отримання ідеальної вимірювальної мережі;

• вбудована мова програмування для автоматизації робочих процесів;

• підтримка кількох мов;

• безкоштовний засіб SA Viewer для простого обміну робочими файлами.


SA SpatialAnalyzer® полегшує метрологічні завдання.
