GLOBAL Scan+

Виробництво:

Hexagon MI DEA (Італія)

Універсальні вимірювання розмірів та форми за допомогою високоточного тактильного сканування.

GLOBAL Scan+ додає тактильне сканування до переліку можливих застосувань. При тактильному скануванні велика кількість точок поверхні фіксується за короткий час, що дозволяє проводити високоточні вимірювання форми та профілю деталей.

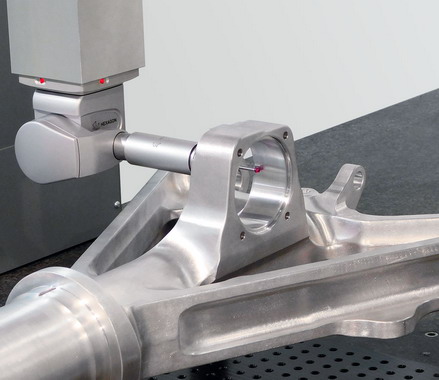

GLOBAL Scan+ поєднує в собі можливості тактильного сканування з універсальністю автоматичної вимірювальної головки. Скануючий щуп може розташовуватися під різними кутами, що полегшує доступ до більш складних деталей. Додатковий магазин для зміни щупів прискорює процес контролю, дозволяючи швидко змінювати конфігурацію щупів в рамках вимірювальної програми без обмеження наявного обсягу вимірювань.

Області застосування

Вимірювання розмірів і параметрів форми в широкому діапазоні

• Оцінка відповідності технічним характеристикам

• Деталі збірки з малими допусками форми: прямолінійність, площинність, круглість, циліндричність, профіль лінії/поверхні

• Вимірювання найскладніших геометричних параметрів деталей з високою точністю в режимі сплайнового сканування

Переваги GLOBAL Scan+

• Вимірювання елементів з допусками в низькому мікронному діапазоні

• Висока швидкість сканування та точність вимірювань

• Висока щільність точок вимірювання для забезпечення точної оцінки похибок форми

• Створення траєкторії сканування на основі CAD, 3D-моделювання можливих зіткнень та оптимізація траєкторії руху щупа, порівняння деталі з CAD в режимі реального часу та аналіз GD&T

Особливості та переваги

Міцна механічна конструкція

Міцна гранітна плита з інтегрованою направляючою типу "ластівчин хвіст" гарантує довготривалу надійність системи та стабільну точність по всьому об’єму вимірювань.

Траверса трикутного перерізу

Завдяки покращеному співвідношенню жорсткості до маси в порівнянні з квадратними або прямокутними траверсами, ця конструкція забезпечує найвищу динаміку та високу швидкість вимірювань.

Повітряні підшипники по всіх осях

Безконтактний рух по осях, з низьким тертям й зносом, забезпечує швидке і точнe позиціонування при будь-яких швидкостях та прискореннях, що призводить до низької похибки вимірювань.

Ремінна система привода, що не вимагає особливого догляду

Плоскі та V-подібні ремені забезпечують плавний рух осей з низьким рівнем вібрації.

Компенсація температури

Компенсація в реальному часі відхилень вимірювань, викликаних тепловими факторами, шляхом вимірювання температури на лінійках та на деталі, забезпечує надійні результати вимірювань.

Розширений діапазон робочих температур (опція)

Вимірюйте свої деталі з підвищеною стійкістю до впливу навколишнього середовища. Розширений діапазон робочих температур (15 — 30°C) дозволяє використовувати КВМ поблизу виробничої лінії без потреби в дорогому кліматичному приміщенні.

Моніторинг навколишнього середовища в режимі реального часу PULSE (опція)

Система PULSE дозволяє відстежувати та реєструвати будь-які фактори навколишнього середовища (зміни температури, вологості, вібрації, атмосферного тиску та освітленості), що оточують КВМ, а також отримувати інформацію про роботу машини в реальному часі.

Система SCAN PILOT

Система алгоритмів оптимізованого сканування та адаптивного керування поверхнею, що вимірюється.

Режим Fly2 Mode

Алгоритм, який оптимізує рухи машини відповідно до програми вимірювань, що скорочує час вимірювання більш ніж на 10%.

Режим Eco Mode

Режим Eco Mode підтримує екологічні стандарти та цілі ефективності завдяки автоматичному вимкненню живлення під час очікування, що підвищує енергоефективність, зберігаючи при цьому готовність машини до роботи.

Сигнальні вогні (опція)

Сигнальні вогні дають операторам можливість контролювати робочий статус машини на відстані, для оптимізації роботи та використання ресурсів.

Висока швидкість та безпека

Безперервний моніторинг визначеної зони безпеки навколо КВМ (опція) дозволяє безтурботно виконувати високошвидкісні вимірювання в автоматичному режимі. Машина автоматично сповільнюється, коли користувач або об’єкт потрапляє в захищену зону.

Концепція готовності до майбутнього

Готовність до майбутніх змін забезпечує легку адаптацію КВМ до майбутніх вимірювальних завдань без дорогого простою. Ряд опцій адаптивності можна гнучко вибирати під час початкової конфігурації КВМ або встановлювати пізніше в процесі модернізації.

Мультисенсорна універсальність

Завдяки використанню широкого спектру тактильних та оптичних датчиків з універсальним інтерфейсом датчиків Hexagon, КВМ стає мультисенсорним контрольним приладом, який можна адаптувати до найскладніших вимірювальних завдань.

Програмне забезпечення для роботи на КВМ

PC-DMIS - це універсальне метрологічне програмне забезпечення, що надає повний набір програмних можливостей для створення і виконання вимірювальних програм.
Передові функції дозволяють користувачам вирішувати широкий спектр завдань контролю за допомогою комплексного оцінювання розмірів і допусків (GD&T). Маючи найбільшу базу користувачів серед усіх програмних продуктів для метрологічного програмного забезпечення для КВМ у світі, PC-DMIS полегшує доступ до даних контролю та їх аналіз.
PC-DMIS відповідає останнім стандартам ISO і ASME, створює звіти, що налаштовуються, і забезпечує онлайн-інтеграцію з програмним забезпеченням SPC для моніторингу виробництва.

QUINDOS - це спеціалізоване метрологічне програмне забезпечення для стандартної, вільної та спеціальної геометрії, в тому числі зубчастих коліс, інструменту для нарізання зубчастих коліс, лопатей та інших складних застосувань. Завдяки широкому вибору модулів і можливостей програмування, QUINDOS підтримує CAD і повністю використовує вбудовані дані PMI. Завдяки повній підтримці стандартів GD&T та ISO, QUINDOS забезпечує візуалізоване середовище для керування складних вимірювальних завдань. Основна програма може використовуватися як автономне рішення, розширене додатковими модулями або поставлятися як індивідуальне рішення для конкретного застосування.

Опції, що відповідають індивідуальним потребам застосування

Користувачі можуть додатково розширити можливості кожної базової моделі машини GLOBAL Scan+ за допомогою опцій, які найкращим чином відповідають їхнім потребам у застосуванні. Ряд опцій можна вибрати під час початкової конфігурації КВМ, а багато інших опцій можна встановити пізніше в процесі модернізації машини, що вже є в експлуатації.

Режим Eco Mode+

Опція, що дозволяє зменшити споживання стисненого повітря на 90%, коли машина не працює, і заощадити до 25% витрат на стиснене повітря за нормальних умов експлуатації машини.

Поворотні столи

Настільні поворотні столи для моделі GLOBAL покращують доступ до деталей під будь-яким кутом, тому навіть дуже складні деталі можна вимірювати швидко, з меншою кількістю заміни вимірювальних датчиків, що підвищує пропускну здатність.

Accuracy+

Опція Accuracy+ зменшує похибку просторових вимірювань на КВМ до нового рівня точності та підвищує повторюваність для забезпечення більш жорстких допусків на деталі. Потреба в таких можливостях є тенденцією, що зростає в багатьох галузях промисловості.

У той же час, пропускна здатність має вирішальне значення для уникнення затримок та забезпечення своєчасного відвантаження деталей. Висока пропускна здатність вимірювань особливо важлива для поточного та повного контролю деталей.

Throughput+

Функція Throughput+ підвищує ефективність вимірювань моделі GLOBAL, значно збільшуючи максимальну швидкість вимірювання без шкоди для точності й достовірності вимірювань.

Технічні характеристики

	05.YY.05	07.YY.ZZ	09.YY.08	12.YY.10	15.YY.10	15.YY.14	20.YY.15
Довжина переміщення вздовж осей, мм
X	500	700	900	1200	1500	1500	2000
Y	500 / 700	700 / 1000	1200 / 1500 / 2000	1500 / 2200 / 3000	2200 / 3000	2000 / 2600 / 3300	3300 / 4000
Z	500	500 / 660	800	1000	1000	1350	1500
Габаритні розміри, мм
LX	1024	1277	1598	1898	2198	2388	2888
LY	1258 / 1458	1608 / 1908	2455 / 2755 / 3255	2906 / 3606 / 4406	3605 / 4405	3280 / 3880 / 4580	4580 / 5240
LZ	2540	2438 / 2777	3150	3513 / 3488 / 3513	3488 / 3513	4435 / 4425 / 4425	4726
Довжина столу гранітної плити, мм
PY	990 / 1190	1350 / 1650	2030 / 2330 / 2830	2480 / 3180 / 3980	3180 / 3980	3000 / 3600 / 4300	4300 / 5000
Загальні характеристики
Максимальна вага деталі, кг	230	900	1300 / 1500 / 1800	1800 / 2250 / 2250	2250	4000	5000
Вага КВМ (прибл.), кг	510 / 625	960 / 1265	2215 / 2455 / 2855	3850 / 5750 / 7650	6700 / 8930	8150 / 10080 / 11950	15130 / 17470
Лінійки, розподільна здатність	METALLUR, 0.005 мкм
Максимальна похибка вимірювання, мкм
Стандартна	1.5 + L/333			2.0 + L/333	-	-	-
Accuracy+	1.4 + L/333	1.2 + L/350		1.7 + L/350		3.0 + L/333	3.3 + L/333
Швидкість, мм/с
Стандартна	510			430	-	-	-
Accuracy+	860					666	500
Прискорення, мм/с2
Стандартна	1700			1000	-	-	-
Accuracy+	4300				2590	1000	800
