HOMMEL-ETAMIC Waveline W600

Виробництво:

JENOPTIK Industrial Metrology Germany (Німеччина)

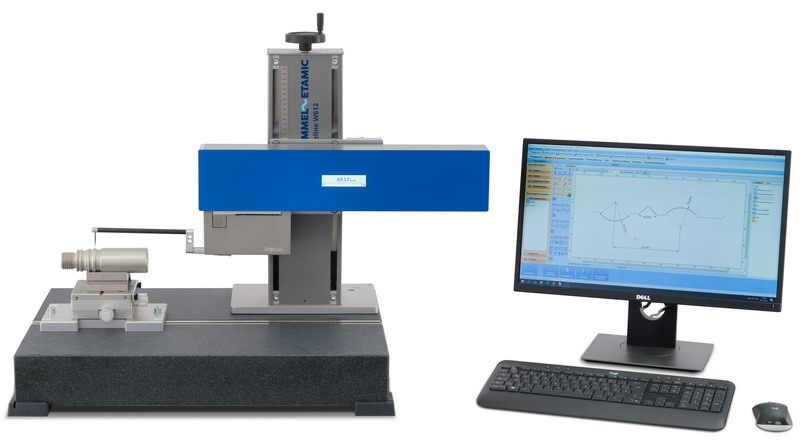

Waveline W612 з вимірювальною системою Digiscan для вимірювання контуру та аксесуари

Просте керування та універсальне використання

Системи вимірювання шорсткості та контуру Waveline W600 прості в експлуатації, а завдяки ручному налаштуванню висоти, широкому діапазону варіантів кріплення і високій якості вимірювань є ідеальним помічником для вимірювань, наближених до виробництва.

Особливості системи

• Універсальна, проста у використанні вимірювальна система

• Висока якість вимірювань завдяки надійній механіці

• Унікальна концепція переміщення для оптимального доступу до точок вимірювання

• Сучасні вимірювальні системи з високою роздільною здатністю

• Можливість підключення вимірювальних систем TKU400 (для вимірювання шорсткості або контуру) або Digiscan (для вимірювання контуру)

• Швидкозмінний адаптер QCA забезпечує швидку заміну вимірювальних консолей з мінімальним часом переналагодження завдяки автоматичному розпізнаванню датчиків

• Удосконалена технологія вимірювальної системи

• Консолі щупів з магнітним з’єднанням для швидкої та легкої заміни щупів

• Всі щупи для вимірювання контуру з RFID-чіпом для спрощеного калібрування та автоматичного налаштування

• Унікальна концепція траверси для оптимального доступу до вимірювальних позицій

• Можливе подальше розширення вимірювальної системи

Системи вимірювання до W600

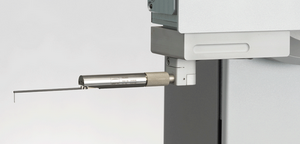

TKU400 з вимірювальними консолями TAM для вимірювання шорсткості

• Універсальна система датчиків шорсткості

• Великий діапазон вимірювань (до ± 800 мкм)

• Підходить для вимірювання довжини та поперечних розмірів

• Легко замінні вимірювальні консолі

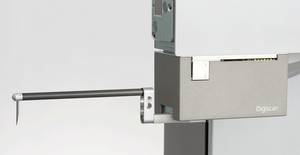

Digiscan з вимірювальними консолями TD для вимірювання контуру

• Цифрова вимірювальна система з високою роздільною здатністю

• Вимірювання зверху/знизу (опційно)

• Вимірювальні консолі з магнітним зчепленням та електронним розпізнаванням

• Широкий асортимент вимірювальних консолей





Більш детально про технічні характеристики системи дивіться за посиланням Технічні характеристики систем Waveline W600/W800/W900.

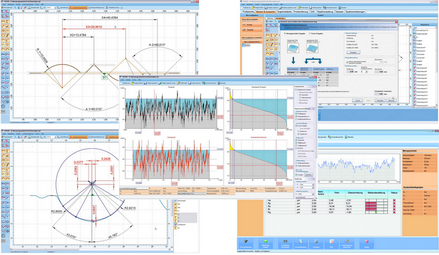

EVOVIS

Програмне забезпечення для вимірювання шорсткості та контуру

EVOVIS

Evovis, програмне забезпечення для вимірювання та оцінки шорсткості та контуру, пропонує стандартизований користувацький інтерфейс зі зрозумілою системою керування і широкими допоміжними функціями для розробки індивідуальних вимірювальних програм. Області його застосування охоплюють від простих вимірювань одного параметра до повністю автоматизованих вимірювальних додатків.

Зручне, інтуїтивно зрозуміле керування

• Сучасний інтерфейс користувача для зручної та безпечної роботи з мінімальним навчанням

• Керування всіма функціями та індикація, що часто використовуються, зведено до єдиного вікна

• Керування вимірювальною станцією з індикацією в реальному часі

• Автоматичне налаштування системи при заміні вимірювальних систем або консолі щупа

• Розширені статистичні можливості

• Функції інтерактивного аналізу та оцінки

• Система централізованого керування всіма параметрами тестів

• Оцінка параметрів шорсткості в профілі контуру

• Параметри шорсткості та контуру зводяться в таблицю для подальшої статистичної оцінки

Документування результатів вимірювань

• Індивідуальне, гнучке створення планів випробувань, а також відображення та друк звітів

• Простий дизайн та керування шаблонами

• Автоматичне, зберігання звітів в електронному вигляді

Функції та опції програмного забезпечення для індивідуальних завдань вимірювань

Вимірювання та оцінка шорсткості

• Індивідуальний, вільний дизайн програм вимірювання, а також відображення та друк звітів

• Всі загальні параметри відповідно до ISO 21920, ISO 4287 та інших стандартів

• Асистент для швидкого вибору параметрів шорсткості та визначення умов вимірювання для безпечних процесів і простої реалізації складних вимірювальних завдань

• Інтерактивні функції аналізу профілю для параметрів поверхні

• Оцінка результатів вимірювань відповідно до встановлених допусків з відображенням в компактному вигляді

• Всі світові стандартизовані параметри поверхні для первинних профілів, шорсткості та хвилястості

• Опційно може бути розширений за допомогою цільових параметрів

Вимірювання та оцінка контуру

• Оцінка контурів з визначенням геометричних розмірів, допусків профілів і широкими функціями для оцінки відхилень профілю

• Обробка декількох профілів/параметрів в одній вимірювальній програмі

• Оцінка складних геометричних елементів, таких як готичні дуги або геометрія кромок

• Функції на основі піктограм для швидкого створення програми вимірювання

• Реалізація складних застосувань завдяки точним процедурам припасування та різноманітним додатковим засобам

Автоматичне калібрування (контур)

• Керування процесом калібрування із записом історії

• Автоматичне калібрування у режимі ЧПК

• Керування засобами калібрування

Додаткові можливості

• qs-STAT® (формат передачі Q-DAS ASCII): Інтерфейс експорту статистики типу AQDEF

• Переважаюча хвилястість за даними VDA 2007

• Оцінка скручування TwistLive® відповідно до стандарту Daimler MBN 31 007-07 з додатковим методом швидкого аналізу та відображенням в реальному часі

• 3D оцінка топографії
