Загальні дані про найбільш вживані параметри шорсткості

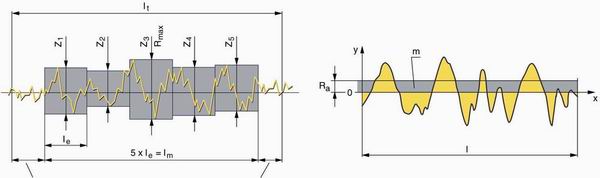

Середнє арифметичне відхилення профілю Ra (ISO 4287, DIN 4768).
Середнє арифметичне відхилення профілю Ra є середнім значенням абсолютної величини відхилення профілю у межах базової довжини I.
Максимальна глибина западини на профілі Rmax (DIN 4768).
Максимальна глибина западини на профілі Rmax є найбільшим з існуючих окремих глибин шорсткості Zi на загальній вимірювальній довжині lm. Відповідно до ISO 4288 і DIN 4287 - Частина 1, цей параметр також називається Ry max.
Середня глибина шорсткості Rz DIN (DIN 4768).
Середня глибина шорсткості Rz є середнім арифметичним з окремих глибин шорсткості в послідовній вибірці довжин le. Відповідно до ISO 4287 і DIN 4762, параметр Rz DIN також називається Ry5.
Оскільки Rz по різному називається в DIN 4768 і ISO 4287, даний параметр також називається Rz DIN і Rz ISO.
Коли параметр Rz вимірюється відповідно до стандарту DIN, в загальному допускається, що підходить і крайнє значення ISO, якщо Rz DIN не перевищує Rz ISO.
