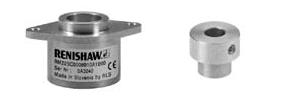

Магнітний датчик кута повороту RM22 5В, безконтактний
- Виробництво:
- Renishaw (Великобританія)
Датчик складається з магнітного актюатора і окремо - корпусу датчика. Обертання магнітного актюатора детектує мікросхема, вміщена всередині корпуса і перетворює зміни градієнта магнітного поля в вихідний сигнал певного формату.
Отримані сигнали інтерполюються і на виході самого датчика мають розрядність до 13 біт (8192 сигналів/об), при робочій швидкості обертання актюатора до 30000 об/хв. Вихідні сигнали сумісні з усіма промисловими стандартами і мають інкрементний або аналоговий формати.
Діаметр герметичного корпусу складає всього 22 мм, датчик має ступінь захисту - IP68. RM22 можна використовувати в самих різних пристроях.
- будова датчика
Технічні характеристики:
- Діаметр, мм: 22 (35 на кріпильному фланці)
- Вага датчика з 1м кабеля (без роз´єму), г: 48
- Вага магнітного актюатора, г: 12
- Довжина разом з магнітним актюатором, мм: 27
- Виконання корпусу: безконтактне
- Роздільна здатність, біт: до 13 (8192 сигналів/об)
- Вихідні формати: інкрементні і аналогові (сумісні з промисловими стандартами)
- Максимальна швидкість обертання, об/хв: дo 30000
- Максимальна похибка: ± 0,5°
- Напруга живлення, В: 5 ± 5%
- Ступінь захисту: IP64, IP68
- Bихід кабеля: радіальний
- Діаметр приєднуваного привідного вала, мм: 4, 5, 6, 8, 10
- Типи роз´ємів: без роз´єму, роз´єм 9-пін або 15-пін "D" (тільки паралельний формат)
- Робоча температура, ° C: від -40 до +125 (залежить від типу виходу)
- Матеріал корпусу датчика: aлюміній.
- Матеріал актюатора: нержавіюча сталь
