Современные средства измерительной техники


TubeShaper

Производство:
Hexagon MI ROMER (Франция)

TubeShaper
TubeShaper

Специально разработанное для манипуляторов ROMER Absolute Arm, программное обеспечение TubeShaper является наиболее совершенным программным обеспечением (ПО) для измерения труб, созданным когда-либо Hexagon Metrology.

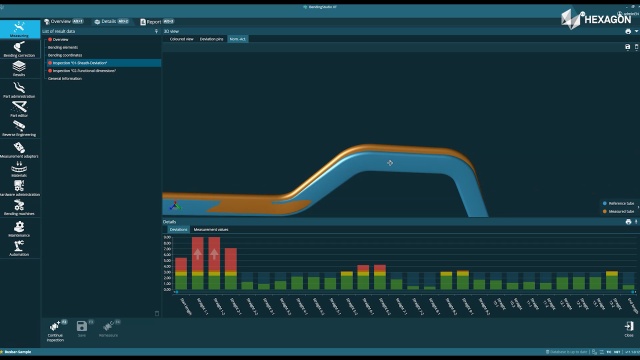

TubeShaper с современным пользовательским интерфейсом позволяет в полной мере задействовать метрологический потенциал манипуляторов ROMER Absolute Arm для всех приложений инспекции труб. Расчеты и применение значений отдачи, корректировка изгибания, обратный инжиниринг и инспекция трубных деталей по модели САПР теперь выполняются проще и быстрее, чем когда-либо, гарантируя сокращение времени и затрат непосредственно в цеховых помещениях с помощью одного простого пакета.

TubeShaper является результатом накопленного опыта трех десятилетий в области инспекции трубопроводов. Программа была разработана в сотрудничестве с ведущими мировыми производителями труб. В результате появился программный пакет, идеально соответствующий современным требованиям менеджеров по качеству и цеховых работников. Планы измерения создаются автоматически в ходе проводимой в первый раз инспекции или могут полностью определяться и задаваться перед началом измерений, что позволяет выполнять групповые измерения быстрее при обеспечении воспроизводимости. Благодаря использованию расширенных функций САПР и контактных датчиков манипуляторов ROMER Absolute Arm, можно выполнять проверку полных трубных сборок, включая приваренные кронштейны, подвесы и фланцы. Никогда еще программное обеспечение измерения труб не было столь полным.

Свойства и преимущества

Интерфейс с трубогибочным станком
Прямой интерфейс с ЧПУ трубогибочных станков, работающий в режиме реального времени, позволяет рассчитывать и применять корректирующие данные в ходе производственного процесса, обеспечивая четкую работу и минимизируя остатки. С одного рабочего места Tube Inspection System может поддерживаться несколько трубогибочных машин.

Полный контроль отдачи
Проекты трубных конструкций с предварительным нагружением, используемые в TubeShaper в качестве стандартных, позволяют легко рассчитывать значения отдачи и вытягивания. Они сохраняются в библиотеке со свободным доступом для применения на других трубных конструкциях, ускоряя последующие корректировки.

Измерительные планы для быстрых групповых измерений
Всякий раз при измерении новой трубы данные автоматически сохраняются в виде плана измерений, который может быть впоследствии запущен в любое время. Планы измерения могут также составляться автономно, перед выполнением измерений, что означает снижение времени вмешательства в работу системы в цеху при одновременной гарантии точности и повторяемости.

Автоматическое составление отчетов
Отчеты об измерениях могут составляться автоматически, что позволяет постоянно контролировать работу трубогибочного станка и выявлять проблемы непосредственно в цеху, прежде чем они станут критическими.

Составление специальных отчетов
Функции перетаскивания позволяют создавать специальные и фирменные отчеты, отображая отчетные данные в нужном виде.

Импорт и экспорт данных САПР
Модели САПР могут быть импортированы в TubeShaper в форматах IGES и STEP, используемых в качестве стандартных, в то время как другие популярные форматы САПР будут доступны в качестве дополнительной функции. Для приложений обратного инижиниринга геометрические данные труб могу быть экспортированы в виде файлов в форматах IGES или SV (только для труб).

Измерения с помощью трубных и контактных датчиков
Пользователи могут использовать как трубные, так и контактные датчики, меняя их в TubeShaper на ходу и не выполняя при этом повторной калибровки. Это делает данный продукт идеальным для проверки положения геометрических деталей, таких как приваренные фланцы и кронштейны. Функция измерения поставляется в качестве стандартной с каждой лицензией TubeShaper.

Профили пользователей
Программа TubeShaper разработана для двух типов пользователей: тех, кому нужна полная функциональность, и тех, кому нужна скорость; для этого в программе имеется два разных интерфейса. Интерфейс Engineering предоставляет полный доступ ко всем функциям, в то время как интерфейс Shop-floor обеспечивает доступ к основным функциям программного пакета с помощью упрощенного пользовательского интерфейса с увеличенными иконками для работы на сенсорном экране или для управления программой с помощью манипулятора ROMER Absolute Arm.

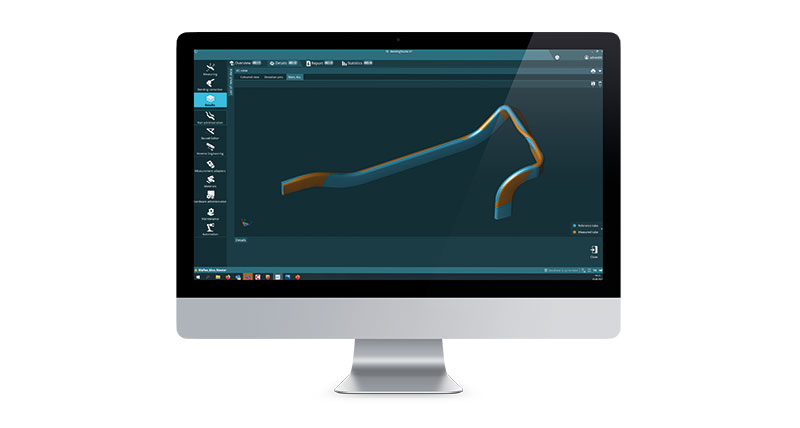

Интуитивно понятный графический интерфейс
Созданное для повышения скорости работы при минимальной подготовке пользователя, ПО TubeShaper было тщательно разработано с целью помочь пользователю выполнять наиболее важные функции с абсолютно минимальным использованием мыши. Навигация по запутанным раскрывающимся меню теперь дело прошлого. ПО TubeShaper совместимо с сенсорным экраном Windows 8.1.

Быстрое обратное проектирование
Не используя сложные точечные облака или данные, получаемые лазерным сканированием, ПО TubeShaper может выводить данные измерения в САПР-совместимом формате для приложений обратного проектирования, затрачивая на это минуты вместо часов.

Совместимость со старыми системами
ПО TubeShaper может работать на любом манипуляторе ROMER Absolute Arm, а также на моделях предыдущего поколения ROMER Infinite и ROMER Stinger. Программное обеспечение может также импортировать файлы из платформ контроля труб SupraVision, G-Tube и DOCS, что упрощает обновление существующих систем.
