Современные средства измерительной техники


HOMMEL NANOSCAN 855

Производство:
JENOPTIK Industrial Metrology Germany (Германия)

Оборудование для измерения шероховатости, волнистости, микро- и макропрофиля (WAVELINE) HOMMEL NANOSCAN 855

ДВА В ОДНОМ

HOMMEL nanoscan 855 комбинированный прибор для одновременного контроля шероховатости и контура поверхности за один проход.

УЛЬТРА-ТОЧНАЯ ОПТИКО-МЕХАНИЧЕСКАЯ ИЗМЕРИТЕЛЬНАЯ СИСТЕМА

Для синхронного измерения характеристик шероховатости и контура поверхности на криволинейных и наклонных поверхностях необходима высокоточная измерительная система с широким измерительным диапазоном. HOMMEL nanoscan 855 это СВЕРХ-точная измерительная система с разрешением 0,6 нанометра на диапазоне 24 мм. Одновременно с высокой точностью хода данный прибор обладает превосходными точностными характеристиками параметров микро-геометрии и контура в широком диапазоне.

АВТОМАТИЗИРОВАННЫЙ ЦИКЛ ИЗМЕРЕНИЯ

Станция для контроля шероховатости nanoscan 855 наряду с высокой точностью обеспечивает высокую скорость измерения полностью в ЧПУ режиме, что гарантирует высокую производительность в контроле качества.

Функциональные характеристики

  • Эргономичный дизайн
  • Система активного подавления вибрации
  • Управление станции с джойстиком
  • Измерение шероховатости и контура за один проход
  • Нет необходимости в выравнивании поверхности перед измерением, что экономит время
  • Возможность измерения шероховатости на сферах
  • Сверхнизкие внутренние шумы
  • Подходит для измерений поверхностей с высокой чистотой обработки

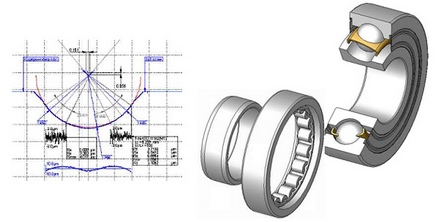

  • Измерение параметров элементов профиля с высокой точностью: окружности (радиуса, диаметры, межцентровые расстояния), участки контура (расстояния, углы, шаги, прямолинейность, автовыравнивание) и т.д.

Технические характеристики

Параметр ед. изм. величина
В горизонтальной плоскости

Длина трассирования мм 0,1 ... 200
Скорость трассирования мм/с 0,05 ... 10
Скорость измерения мм/с 0,05 ... 5
Интервал выборки данных мкм 0,01 ... 10
Прямолинейность хода мкм/мм 0,4 / 200
В вертикальной плоскости

Измерительный диапазон мм 24
Разрешение нм 0,6
Измерительное усилие мН ±0,5 ... 50

Дополнительная информация
