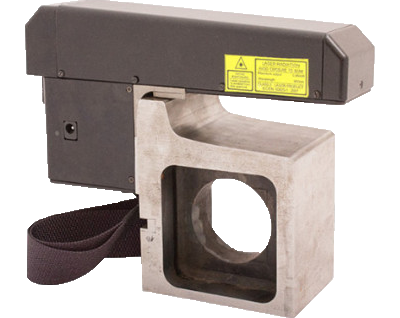

Лазерний профілометр поверхні катання трамвайних колісних пар
- Виробництво:
- Рифтэк (Республіка Білорусь)
- Лазерний профілометр поверхні катання трамвайних колісних пар серії ІКП - short
- висоти гребеня (прокату);
- товщини гребеня;
- крутизни гребеня;
- зняття і аналізу повного профілю поверхні катання колеса;
- підтримки електронної бази даних по зносу колісних пар;
- проведення допускового контролю і разбраковки при технічному огляді, ремонті та формуванні трамвайних колісних пар.
Принцип роботи
Оператор встановлює прилад на вимірюване колесо. За командою з КПК або ПК вбудований лазерний модуль (аналогічний лазерному триангуляційному датчику серії РФ603) виконує безконтактне сканування поверхні колеса. Результати вимірювання (геометричні параметри і профіль поверхні) відображаються на дисплеї КПК, можуть бути збережені в пам’яті КПК і передані до бази даних ПК. Одночасно зберігаються додаткові параметри: номер оператора, ідентифікатор сторони (ліве або праве колесо), номер осі, номер локомотива (вагона), номер колісної пари тощо.
Технічні характеристики
| Параметр | Значення | |
| Діапазон вимірювання | ||
| висоти гребня, мм: | 20 … 45 | |
| товщини гребня, мм: | 20 … 50 | |
| крутизни гребня, мм: | 1 … 15 | |
| товщини бандажа, мм: | 36 … 100 (30 ... 90) | |
| Похибка вмірювання | ||
| висоти гребня, мм: | ± 0,1 | |
| товщини гребня, мм: | ± 0,1 | |
| крутизни гребня, мм: | ± 0,2 | |
| товщини бандажа, мм: | ± 0,5 | |
| Дискретність індикації, мм: | 0,01 | |
| Діапазон побудови профілю, мм: | 145 | |
| Дискретність побудови профилю, не гірше, мм: | 0,1 | |
| Габарити прострою індикації (КПК), мм: | 112,5 × 95,5 × 22,7 | |
| Габарити лазерного скануючого модуля, мм: | 201 × 114 × 54 | |
| Джерело живлення лазерного модуля: | 4,8В (4 акумуляторні батареї типу ААА 1,2В) | |
| Джерело живлення КПК: | Li-полімерна батарея 3,7В 3300 мАг | |
| Кількість замірів без підзарядження, не менше: | 1000 | |
| Об’єм пам’яті прилада індикації: | 100 000 замірів | |
| Інтерфейс лазерного профілометра: | Bluetooth | |
| Робочий діапазон температур, °С: | -15 … +35 | |
| Ступінь захисту: | IP42 | |
Комплект поставки
| Позначення | Назва | Кількість | Вага, кг |
| РФ303М | Пристрій індикації (КПК) | 1 | 0,3 |
| РФ505 | Лазерний скануючий модуль | 1 | 0,8 |
| РФ505.40 | Зарядний пристрій 9V 3.0A для КПК | 1 | 0,2 |
| РФ505.41 | Зарядний пристрій 9V 3.0A для лазерного модуля | 1 | 0,2 |
| РФ505.42 | Кабель для передачі даних | 1 | |
| РФ505.43 | Bluetooth - модуль | 1 | |
| РФ505.30 | Футляр | 1 | 1,2 |
| IKP5_DB | ПЗ підтримки бази даних (CD-диск) | 1 | |
| РФ505РЭ | Інструкція з експлуатування | 1 | |
| Засоби для калібровки (опційно): | |||
| РФ505.11 | Калібрувальний блок | 4 | |
| РФ505Calibr | ПЗ для калібрування |
