Вимірювач міжбандажної відстані
- Виробництво:
- Рифтэк (Республіка Білорусь)
- Вимірювач міжбандажної відстані серія ИМР
Прилад призначений для вимірювання міжбандажної відстані колісних пар залізничного рухомого складу (локомотивів, вагонів, метро, трамваїв), проведення допускового контролю і разбраковки при їх технічному обслуговуванні, огляді і ремонті.
Принцип роботи
Метод вимірювання базується на прямому вимірюванні міжбандажної відстані за допомогою безконтактного лазерного датчика переміщень серії РФ603 .

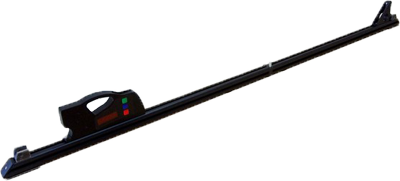

Електронна скоба містить шарову опору для установки скоби на внутрішню бічну поверхню колеса, дві опори на рейки, дві бічні опори для базування скоби до гребенів коліс і лазерний датчик. На передній панелі скоби розташований символьно-цифровий дисплей і кнопки управління. На верхній панелі – роз’єм "Заряд" для підключення зарядного пристрою.
Технічні характеристики
Параметр | Значення |
Діапазон вимірювання, мм: | L ±25, (L – на замовлення ) |
Похибка вимірювання, мм: | ± 0,1 |
Дискретність індикації, мм: | 0,1 чи 0,01 |
Дисплей | вбудований, світлодіодний |
Робоча температура, °С: | -15 … +50 |
Вага, кг: | 1 |
Габарити, мм: | (L+137) × 124 × 22 |
Комплект поставки
Назва | Кількість |
Скоба для вимірювання міжбандажної відстані: | 1 |
Зарядний пристрій: | 1 |
Паспорт: | 1 |
Футляр: | 1 |
Засіб калібрування (опційно): | по заказу |
