HOMMEL-ETAMIC Opticline C203
- Производство:
- JENOPTIK Industrial Metrology Germany (Германия)
- HOMMEL-ETAMIC Opticline C203

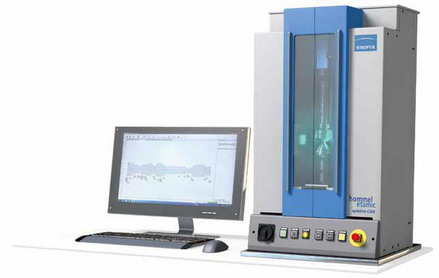

Измерительная станция Opticline 203 является бюджетным устройством, который оптимально подходит для ознакомления линейкой данного типа продукции. Прочная
конструкция устройства обеспечивает высокое
качество работы в суровых производственных
условиях.
С помощью Opticline C203 можно провести измерение детали до 200 мм в длину, 30 мм в диаметре и весом до 5 кг с точностью до 1 мкм. Система крепления
MK2 позволяет использовать различные зажимные устройства. Следовательно, возможна быстрая трансформация устройства под различные детали в течение нескольких минут. Также доступны моторизованные дверцы.
Преимущества системы:
- Полное измерение за несколько секунд;
- Высокое разрешение и точность;
- Низкие эксплуатационные расходы и практически без износа;
- Автоматическая работа измерений;
- Пользователь не может влиять на результаты;
- Интуитивно понятное и простое программное обеспечение TURBO OPTIC.
Технические характеристики:
| Пределы измерения | |
| Диаметр, мм: | 0,2 - 30 |
| Длина *, мм: | 250 |
| Габаритные размеры детали | |
| Диаметр, мм: | 150 |
| Длина *, мм: | 250 |
| Сила тяжести, N: | 50 |
| Разрешение | |
| Диаметр, мкм: | 0,1 |
| Длина, мкм: | 0,1 |
| Вращение, °: | 0,018 |
| Точность / MPE ** | |
| Диаметр, мкм: | 2 + D [мм] / 100 |
| Длина, мкм: | 5 + L [мм] / 100 |
| Повторяемость *** | |
| Диаметр, мкм: | 0,5 |
| Длина, мкм: | 3 |
| Скорость | |
| Измерение, мм/с: | Автоматически оптимизированные измерения: 10 - 80 |
| Изерительное вращение, об/с: | 1 |
| Позиционирование, мм/с: | 200 |
| Позиционное вращение, об/с: | 1 |
| Время измерения: | Зависит от типа и количества тестовых характеристик обычно 3 … 30 с |
| Размеры измерительной системы [Ш х Г х В], мм |
780 х 650 х 912 |
| Вес измерительной системы, N: | 1 400 |
| Интерфейсы зажимных устройств | |
| Нижний центр Морзе: | МК 2 |
| Конус Морзе: | МК 2 |
| Верхний центр: | Ручной, 20 мм |
| Источник питания | |
| Соединение | AC-PH, N, PE |
| Напряжение, В: | 230 / 115 |
| Частота питающей сети, Гц: | 50 / 60 |
| Потребляемая мощность, кВА: | 1,5 |
| Предохранитель, А: | 16 |
* - Между наконечниками стандартного комплекта поставки. Длина может быть уменьшена в зависимости от зажимов.
** - Поверхность шлифованной детали, температура окружающей среды и объекта 20°C ±1°C.
Изменения температуры окружающей среды менее 0,5°C/ч, в соответствии с DIN EN ISO 10360 или VDI / VDE 2617.
Механические условия окружающей среды по DIN EN 30721-3-3, класса 3М2.
*** - При 25 - кратных измерениях на поверхности шлифованных деталей (в соответствии с VIM).
Аксессуары и зажимные устройства:
Широкий ассортимент зажимных устройств и аксессуаров соответствует широкому диапазону возможных применений устройств. Доступны стандартные зажимные устройства, такие как наконечники, а также
устройства для конкретных условий применения - держатели с конусом Морзе.

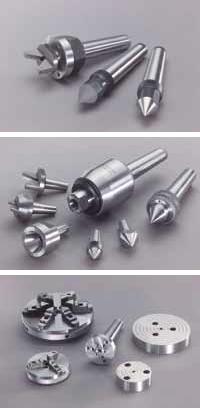

Ниже представлены наиболее часто используемые крепежные наконечники и зажимные патроны:
- Различные крепежные наконечники;
- Варианты крепежных вставок;
- Зажимные патроны и планшайбы.
