HOMMEL-ETAMIC Opticline C500
- Производство:
- JENOPTIK Industrial Metrology Germany (Германия)

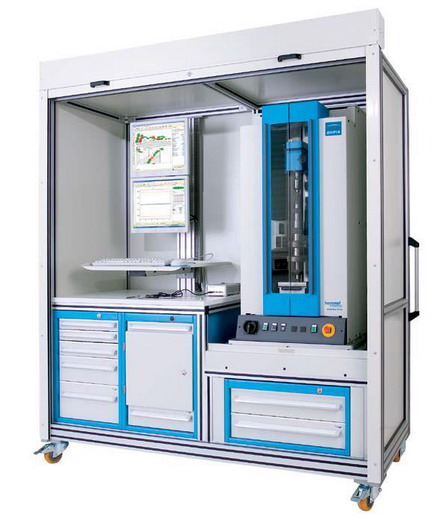

- HOMMEL-ETAMIC Opticline C505 / С510 / С514
(вариант с мобильным стендом)
Измерительные возможности установок модели
opticline C505, C510 и C514 делают их идеальными для таких деталей, как валы зубчатой передачи, распределительные валы и карданные валы длиной до 500 мм, максимальным диаметром 140 мм и весом
до 15 кг.
Оснащение прибора мобильным стендом является
отличным решением в производственных условиях. Измерительная станция может быть использована для измерения объектов на различных площадках. Стенд обеспечивает дополнительную защиту от влияния окружающей среды. Она также имеет просторные и запирающиеся отсеки для хранения аксессуаров и зажимных устройств.
Эти установки оснащены системой камер высокого разрешения, что обеспечивает высокую точность измерения деталей с минимальными допусками.
Преимущества системы:
- Полное измерение за несколько секунд;
- Высокое разрешение и точность;
- Низкие эксплуатационные расходы и практически без износа;
- Автоматическая работа измерений;
- Закрытый корпус с дверями, по желанию с моторизированным приводом открытия / закрытия;
- Интуитивно понятное и простое программное обеспечение TURBO OPTIC.
Технические характеристики:
| Модель | С505 | С510 | С514 |
| Пределы измерения | |||
| Диаметр, мм: | 0,2 - 50 | 6 - 100 | 0,2 - 140 |
| Длина *, мм: | 550 | 550 | 500 |
| Габаритные размеры детали | |||
| Диаметр, мм: | 150 | 150 | |
| Длина *, мм: | 550 | 530 | |
| Сила тяжести, N: | 150 | 150 | |
| Разрешение | |||
| Диаметр, мкм: | 0,1 | 0,1 | |
| Длина, мкм: | 0,1 | 0,1 | |
| Вращение, °: | 0,018 | 0,0018 | |
| Точность / MPE ** | |||
| Диаметр, мкм: | 2 + D [мм] / 100 | ||
| Длина, мкм: | 5 + L [мм] / 100 | ||
| Повторяемость *** | |||
| Диаметр, мкм: | 0,5 | ||
| Длина, мкм: | 3 | ||
| Скорость | |||
| Измерение, мм/с: | Автоматически оптимизированные измерения: 10 - 80 | ||
| Изерительное вращение, об/с: | 1 | ||
| Позиционирование, мм/с: | 200 | ||
| Позиционное вращение, об/с: | 1 | ||
| Время измерения: | Зависит от типа и количества тестовых характеристик - обычно 3 … 30 с | ||
| Размеры измерительной системы [Ш × Г × В], мм | 780 × 650 × 1152 | ||
| Вес измерительной системы, N: | 1 700 | 1 750 | 1 850 |
| Интерфейсы зажимных устройств | |||
| Нижний центр Морзе: | МК 2 | ||
| Конус Морзе: | МК 2 | ||
| Верхний центр: | Ручной, 20 мм | ||
| Источник питания | |||
| Соединение: | AC-PH, N, PE | ||
| Напряжение, В: | 230 / 115 | ||
| Частота питающей сети, Гц: | 50 / 60 | ||
| Потребляемая мощность, кВА: | 1,5 | ||
| Предохранитель, А: | 16 | ||
* - Между наконечниками стандартного комплекта поставки. Длина может быть уменьшена в зависимости от зажимов.
** - Поверхность шлифованной детали, температура окружающей среды и объекта 20 °C ± 1 °C.
Изменения температуры окружающей среды менее 0,5 °C / ч, в соответствии с DIN EN ISO 10360 или VDI / VDE 2617.
Механические условия окружающей среды по DIN EN 30721-3-3, класса 3М2.
*** - При 25 - кратных измерениях на поверхности шлифованных деталей (в соответствии с VIM).

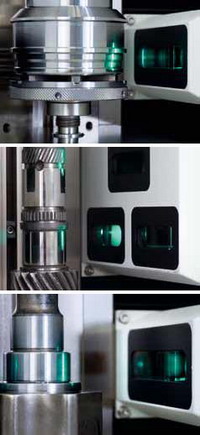

Примеры использования системы Opticline C500:
- Измерение детали рулевого управления автомобиля;
- Измерение зубчатого вала;
- Измерение сочлененного вала;
Аксессуары и зажимные устройства:
Имеется широкий выбор зажимных устройств, что гарантирует надежное крепление валов. Гибкие держатели МК 2 (с конусом Морзе 2) позволяют адаптировать систему для измерения различных объектов.

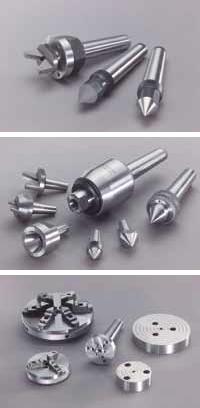

Ниже представлены наиболее часто используемые крепежные наконечники и зажимные патроны:
- Различные крепежные наконечники;
- Варианты крепежных вставок;
- Зажимные патроны и планшайбы.
