HOMMEL-ETAMIC WAVELINE W5
- Виробництво:
- JENOPTIK Industrial Metrology Germany (Німеччина)
- HOMMEL-ETAMIC WAVELINE W5
Новинка в даному класі - переносний прилад для вимірювання шорсткості HOMMEL-ETAMIC WAVELINE W5 є більш компактним і легким ніж будь-яка інша модель у своєму класі. Відрізняється простотою у використанні, має кольоровий дисплей з графічним інтерфейсом і зручними органами керування.
Прилад контролює усі основні параметри шорсткості і перевіряє відповідність результатів вимірювання допускам. Результати можуть бути збережені у пам’яті приладу і надалі оброблені за допомогою ПЗ EVOVIS mobile.
HOMMEL-ETAMIC WAVELINE W5 може бути підключений до бездротового принтера HOMMEL-ETAMIC P5 за допомогою Bluetooth.
Прилад контролює усі основні параметри шорсткості і перевіряє відповідність результатів вимірювання допускам. Результати можуть бути збережені у пам’яті приладу і надалі оброблені за допомогою ПЗ EVOVIS mobile.
HOMMEL-ETAMIC WAVELINE W5 може бути підключений до бездротового принтера HOMMEL-ETAMIC P5 за допомогою Bluetooth.
Основні функції і технічні характеристики:
Простота і зручність
Функціональний дизайн забезпечує чудову простоту використання - прилад зручно і надійно розташовується у вашій руці в процесі вимірювань. Кольоровий дисплей з графічним інтерфейсом робить процес вимірювань простим і зрозумілим.
| Клас точності по DIN 4772 | 1 |
| Вимірювальний діапазон / роздільна здатність | 320 мкм (-210 / +110) / 5 нм |
| Щуп | індуктивний, 2 мкм/90⁰/td> |
| Одиниці вимірювань | мкм/мкдюйм (на вибір) |
| Довжина трасування, мм: | 17,5 |
| Довжина трасування по ISO/JIS, мм: | 1,5/4,8/15 |
| Відсічення (ISO/JIS), мм: | 0,25/0,8/2,5 |
| Кількість ділянок | 1 … 5 (на вибір) |
| Фільтр | фазовий фільтр профілю (Гаусс) згідно DIN EN ISO 11562;
фільтр згідно ISO 13565-1; λs фільтр згідно DIN EN ISO 3274. |
| Швидкість трасування, мм/сек: Швидкість повернення, мм/сек: |
0,15 / 0,5 / 1 3 |
| Інтервал між точками min, мкм: | 0,5 (9600 точок при довжині траси 4,8 мм) |
| Тип батареї | літій-іонна |
| Кількість замірів за один заряд батареї | 800 |
| Час заряду батареї, год: | 4 |
| Вбудована пам’ять | 5 вимірювальних програм; до 100 профілів; до 10000 замірів. |
| Робоча температура, ⁰С : | +5 … +40 |
| Габаритні розміри В×Ш×Д, мм: | 50×63×127,5 |
| Маса, г: | 270 |
| Інтерфейси | USB, Bluetooth |
| Напруга джерела живлення, В: | 100 … 264 |
| Вимірювальні параметри | |
| По ISO 4287 | Ra, Rz, Rmax(Rt), Rq, RSm, Rmr(c), Rp |
| По ISO 13565 | Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 |
| По ISO 12085 | R, AR, Rx |
| По ASME B46 | Rp, Rpm |
| По JIS B601 | Rz-JIS, Ry (відповідає Rz), tp (відповідає Rmr) |
| По DIN EN 10049 | RPc |
Простота і зручність
Функціональний дизайн забезпечує чудову простоту використання - прилад зручно і надійно розташовується у вашій руці в процесі вимірювань. Кольоровий дисплей з графічним інтерфейсом робить процес вимірювань простим і зрозумілим.
Мобільність і автономність
Більше 800 вимірювань на одній зарядженій батареї. При необхідності роздрукувати результати, прилад легко підключається до принтера за допомогою Bluetooth без будь-яких проводів.
Великий обсяг пам’яті
5 вимірювальних програм і до 10000 результатів вимірювань зберігаються в приладі. USB-інтерфейс дозволяє синхронізувати дані з ПК швидко і надійно.
Оцінка відповідності допускам одним поглядом
Кольорове відображення результатів вимірювань в залежності від допусків дозволяє оцінити результати одним поглядом.
Підсвічування області вимірювань
Прозорий кожух щупа з підсвічуванням забезпечує точне позиціонування щупа і візуальний контроль процесу вимірювання.
Усі необхідні функції доступні при підключенні до одного USB порту
- Зарядка батареї або підключення постійного живлення;
- USB підключення до ПК для передачі параметрів і даних профілю;
- Зовнішнє управління за допомогою ножного перемикача (опціонально);
- Дистанційне керування за допомогою EVOVIS mobile.
Комплект поставки:
- HOMMEL-ETAMIC WAVELINE W5;
- Щуп для вимірювання шорсткості T1E;
- Зарядний пристрій;
- Літій-іонна батарея (вбудована);
- USB-кабель;
- Кожух щупа;
- Допоміжна призма для деталей малих розмірів;
- Калібрувальний сертифікат виробника;
- Інструкція користувача;
- Кейс для транспортування та зберігання;
- Свідоцтво про метрологічну атестацію органами Держстандарту України;
- Навчання персоналу замовника.
Програмне забезпечення:

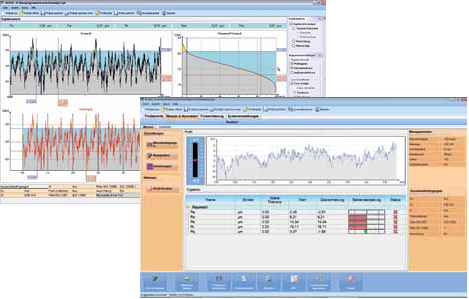

EVOVIS mobile - програма для оцінки шорсткості і контура.
Програмне забезпечення є простим у використанні і пропонує стандартизований інтерфейс для вимірювання шорсткості і контура, незалежно від конфігурації пристрою. Прості піктограми, підтримувані функцією комплексної допомоги, дозволяють користувачеві використовувати ефективні інструменти вимірювання та оцінки відповідно до власних вимог.
Спеціальні можливості:
<
EVOVIS mobile - програма для оцінки шорсткості і контура.
Програмне забезпечення є простим у використанні і пропонує стандартизований інтерфейс для вимірювання шорсткості і контура, незалежно від конфігурації пристрою. Прості піктограми, підтримувані функцією комплексної допомоги, дозволяють користувачеві використовувати ефективні інструменти вимірювання та оцінки відповідно до власних вимог.
Спеціальні можливості:
<
- Спеціально розроблене ПЗ для роботи з портативними вимірювальними пристроями;
- Онлайн режим: управління W5, W10 або W20, підключеним до ПК, здійснюється безпосередньо програмним забезпеченням;
- Автономний режим: параметри і дані профілю, що зберігаються в пам’яті W5, W10 або W20, передаються на ПК для подальшої оцінки за допомогою можливостей ПЗ;
- Індивідуальне створення плану для тестування;
- Майстер вибору умов вимірювань;
- Більше 90 параметрів оцінки хвилястості і шорсткості відповідно до EN ISO 4287, а також інших стандартів ISO та національних (ASME, DIN, JIS, Motif і т.д.);
- Вільний дизайн протоколу друку;
- Електронне архівування протоколів вимірів у форматі pdf і функцією автоматичного збереження.
Принтер для виведення на друк результатів вимірювання HOMMEL-ETAMIC P5.
Зручний і компактний принтер для термодруку. Завдяки підключенню через Bluetooth інтерфейс принтер не обмежений незручними проводами, а сам профілометр залишається мобільним навіть якщо вимірювання повинні бути задокументовані.
Простий в керуванні
Завдяки спеціальній конструкції заправляти в принетр папір дуже просто. Досить просто вставити рулон паперу в принтер, закрити кришку і все, принтер готовий до роботи.
Принтер повністю керується з профілометра.
Міцний і довговічний
Корпус з ударостійкого пластику дає можливість використовувати принтер в промислових умовах, а економічне енергоспоживання принтера дозволяє роздрукувати до 5 рулонів без підзарядки батареї.
Управління інформацією для друку
Умови вимірів, допуски, результати вимірів тощо. Все це можна вивести на друк окремо або одночасно.
Зручний і компактний принтер для термодруку. Завдяки підключенню через Bluetooth інтерфейс принтер не обмежений незручними проводами, а сам профілометр залишається мобільним навіть якщо вимірювання повинні бути задокументовані.
Простий в керуванні
Завдяки спеціальній конструкції заправляти в принетр папір дуже просто. Досить просто вставити рулон паперу в принтер, закрити кришку і все, принтер готовий до роботи.
Принтер повністю керується з профілометра.
Міцний і довговічний
Корпус з ударостійкого пластику дає можливість використовувати принтер в промислових умовах, а економічне енергоспоживання принтера дозволяє роздрукувати до 5 рулонів без підзарядки батареї.
Управління інформацією для друку
Умови вимірів, допуски, результати вимірів тощо. Все це можна вивести на друк окремо або одночасно.
Комплект поставки:
- HOMMEL-ETAMIC P5 з Bluetooth інтерфейсом;
- Зарядний пристрій;
- Блок батарей;
- 5 рулонів паперу;
- Інструкція користувача.
