HOMMEL-ETAMIC WAVELINE W15

Виробництво:: JENOPTIK Industrial Metrology Germany (Німеччина)

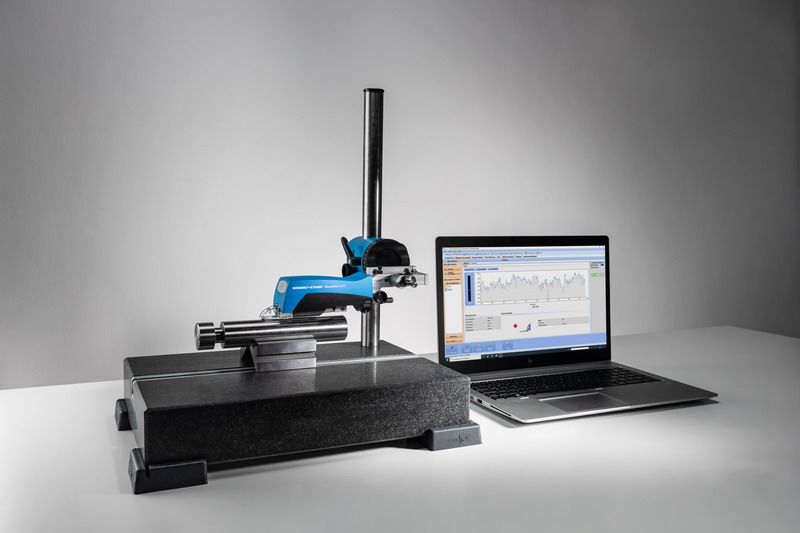

HOMMEL-ETAMIC WAVELINE W15 з опційною вимірювальною стійкою MS300

Переносний прилад для вимірювання шорсткості поверхні HOMMEL-ETAMIC WAVELINE W15

Система HOMMEL-ETAMIC WAVELINE W15, новинка 2024 року, що входить до класу приладів для мобільного та стаціонарного вимірювання параметрів шорсткості, хвилястості та профілю поверхні.
За допомогою компактного приладу Waveline W15 ви маєте змогу легко вимірювати шорсткість поверхні в потрібному місці. Зручний блок переміщення надійно лежить на деталі завдяки інтегрованій опорній призмі і забезпечує точні вимірювання.

Ніжки, що висуваються, та точки опори блоку переміщення дозволяють легко встановлювати його в потрібне положення для вимірювання як по горизонталі, так і по вертикалі. Для вимірювань на низько розташованих поверхнях, в канавках, розрізах або між муфтами, щуп також можна повернути на 90° без будь-яких переналагоджень. Завдяки широкому асортименту вимірювальних щупів, система Waveline W15 готова до виконання всіх поширених завдань з вимірювання шорсткості. Опційно систему можна додатково оснастити вимірювальною стійкою, щоб створити компактну вимірювальну станцію для виробництва або вимірювальної кімнати.

Вимірювання та оцінка виконуються за допомогою програмного забезпечення Evovis Mobile Standard, що керується комп’ютером. Наочне представлення результатів вимірювань, експорт параметрів і профілів, опційні статистичні інтерфейси і різні варіанти друку та збереження результатів забезпечують зручність оцінювання.

Особливості системи:

Зручний блок переміщення LV17 для широкого спектру різноманітних вимірювальних завдань;
Вбудована кнопка запуску для роботи однією рукою;
Опційна компактна вимірювальна станція, може використовуватися як у вимірювальній лабораторії, так і на виробництві;
Виконує всі поширені завдання з вимірювання шорсткості та профілю;
Вбудовані опорні поверхні;
Вимірювання в будь-яких положеннях і орієнтаціях, в тому числі в перевернутому положенні;
Змінна швидкість вимірювання;
Оцінка результатів на базі ПК за допомогою програмного забезпечення Evovis Mobile Standard;
Всі діючи стандарти, включаючи нову серію стандартів ISO 21920;
Гнучкий дизайн програми і протоколювання;
Експорт даних та профілів, опційні статистичні інтерфейси;
Великий вибір щупів для різних вимірювальних завдань.

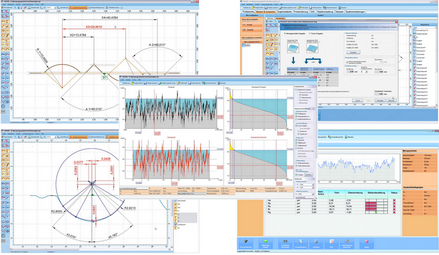

Програмне забезпечення:

EVOVIS mobile

EVOVIS mobile - програма для оцінки шорсткості і контура.

Програмне забезпечення є простим у використанні і пропонує стандартизований інтерфейс для вимірювання шорсткості і контура, незалежно від конфігурації пристрою. Прості піктограми, підтримувані функцією комплексної допомоги, дозволяють користувачеві використовувати ефективні інструменти вимірювання та оцінки відповідно до власних вимог.

Спеціальні можливості:

Спеціально розроблене ПЗ для роботи з портативними вимірювальними пристроями;
Онлайн режим: управління W5, W10, W15 або W40, підключеним до ПК, здійснюється безпосередньо програмним забезпеченням;
Індивідуальне створення плану для тестування;
Майстер вибору умов вимірювань;
Більше 90 параметрів оцінки хвилястості і шорсткості відповідно до EN ISO 4287, а також інших стандартів ISO та національних (ASME, DIN, JIS, Motif і т.д.);
Вільний дизайн протоколу друку;
Електронне архівування протоколів вимірів у форматі pdf і функцією автоматичного збереження.

Технічні характеристики

Максимальна довжина трасування	17.5 мм
Швидкість вимірювання	0.15 \| 0.5 \| 1 мм/с
Інтерфейси	USB \| Bluetooth ^® Wireless Technology
Вимірювальний діапазон/роздільна здатність	Т1Е: ±100 мкм/6 нм
Підключення вимірювального щупу	Т1х (6-пинів)
Вимірювальне положення	Будь яке, в тому числі в перевернутому положенні
