HOMMEL-ETAMIC WAVELINE W40

Виробництво:

JENOPTIK Industrial Metrology Germany (Німеччина)

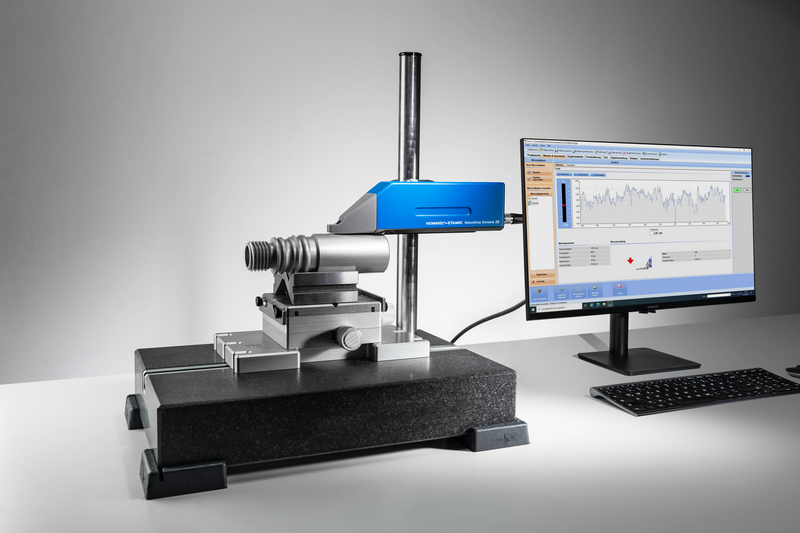

HOMMEL-ETAMIC WAVELINE W40 з опційною вимірювальною стійкою MS300

Портативний прилад HOMMEL-ETAMIC WAVELINE W40 для вимірювання всіх поширених параметрів шорсткості, хвилястості та профілю.

Система HOMMEL-ETAMIC WAVELINE W40, новинка 2024 року, що входить до класу приладів для мобільного та стаціонарного вимірювання параметрів шорсткості, хвилястості та профілю поверхні.

Завдяки вбудованій клавіші запуску і моторизованому спуску вимірювального щупа для автоматичного позиціонування датчика, керування є простим і інтуїтивно зрозумілим.

Блок переміщення з легкістю виконує вимірювання в будь-яких положеннях і орієнтаціях - навіть в перевернутому положенні за допомогою передбачених для цього щупів. За бажанням його можна використовувати на компактній вимірювальній станції або розмістити безпосередньо на поверхні для вимірювання.

Вимірювання та оцінка виконуються за допомогою програмного забезпечення Evovis Mobile Standard, що керується комп’ютером. Наочне представлення результатів вимірювань, експорт параметрів і профілів, опційні статистичні інтерфейси і різні варіанти друку та збереження результатів забезпечують зручність оцінювання.

Особливості системи:

• Зручний блок переміщення для широкого спектру різноманітних вимірювальних завдань;
• Вбудована клавіша запуску для роботи однією рукою;
• Опційна, компактна вимірювальна станція, може використовуватися у вимірювальній лабораторії або на виробництві;
• Дає змогу вирішувати всі поширені завдання вимірювання шорсткості та хвилястості;
• Підтримує опорні та безопорні вимірювальні щупи;
• Моторизоване спускання вимірювального щупа для автоматичного позиціонування, а також позиціонування і підйом після вимірювання;
• Вимірювання в будь-яких положеннях і орієнтаціях, в тому числі в перевернутому положенні;
• Змінна швидкість вимірювання;
• Оцінка результатів на базі ПК за допомогою програмного забезпечення Evovis Mobile Standard;
• Всі діючи стандарти, включаючи нову серію стандартів ISO 21920;
• Гнучкий дизайн програми і протоколювання;
• Експорт параметрів і профілів, додаткові статистичні інтерфейси;
• Великий вибір щупів для різних вимірювальних завдань.

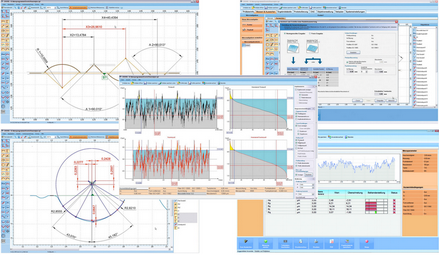

Програмне забезпечення

EVOVIS mobile

EVOVIS mobile - програма для оцінки шорсткості та контуру.

Програмне забезпечення є простим у використанні і пропонує стандартизований інтерфейс для вимірювання шорсткості і контуру, незалежно від конфігурації пристрою. Прості піктограми, підтримувані функцією комплексної допомоги, дозволяють користувачеві використовувати ефективні інструменти вимірювання та оцінки відповідно до власних вимог.

Спеціальні можливості:

• Спеціально розроблене ПЗ для роботи з портативними вимірювальними пристроями;
• Онлайн режим: управління W5, W10, W15 або W40, підключеним до ПК, здійснюється безпосередньо програмним забезпеченням;
• Індивідуальне створення плану для тестування;
• Майстер вибору умов вимірювань;
• Більше 90 параметрів оцінки хвилястості і шорсткості відповідно до EN ISO 4287, а також інших стандартів ISO та національних (ASME, DIN, JIS, Motif і т.д.);
• Вільний дизайн протоколу друку;
• Електронне архівування протоколів вимірів у форматі pdf і функцією автоматичного збереження.

Технічні характеристики

Максимальна довжина трасування	20 мм
Діапазон вертикального переміщення вимірювального датчику	4 мм
Прямолінійність направляючих	0.2 мкм/20 мм
Швидкість вимірювання	0.2 – 2 мм/с
Швидкість позиціонування	0.2 – 3 мм/с
Вимірювальний діапазон/роздільна здатність	±300 мкм/1 нм*
Інтерфейс	USB-C
Підключення вимірювального щупу	тип TK (6-пинів)
Діапазон вбудованого вирівнювання	±2°
Вимірювальне положення	Будь яке, в тому числі в перевернутому положенні**
* - по всьому діапазону вимірювання
** - в залежності від типу вимірювального датчика
