Современные средства измерительной техники


Измерительная рука Absolute Arm 6-Axis

Производство:
Hexagon MI ROMER (Франция)

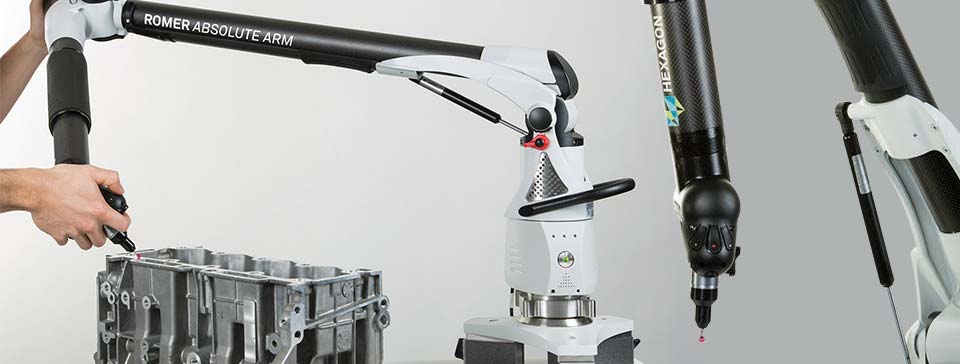

Absolute Arm 6-axis
Absolute Arm 6-axis


Специализированный инструмент для контактных измерений, который также может похвастаться возможностью объемного сканирования начального уровня - координатно-измерительная рука Absolute Arm 6-Axis является единственной в своем роде. Absolute Arm - это первая портативная рука, которая не требует времени для прогрева или инициализации, благодаря стабильности конструкции из углепластика и применению лучших промышленных абсолютных датчиков Leica. Машина сразу готова к работе после подключения.

Подключение по Wi-Fi и питание от батареи обеспечивают абсолютную портативность, в то время как около 100 аксессуаров и щупов делают простым поиск подходящего инструмента для решения любой задачи. Стабильное кинематическое крепление щупа с высокой повторяемостью позволяет выполнять горячую замену щупов без повторной калибровки; теперь нет необходимости беспокоиться о прогреве или калибровке перед началом работы и о повторном позиционировании - передовые технологические решения обеспечивают повышенную производительность и делают портативные измерения простыми как никогда. Шестиосевая измерительная рука Absolute Arm 6-Axis позволяет производить размерный контроль изделий из листового металла, пластиковых компонентов, изделий из углепластика, литых призматических деталей и др.

Все выпускаемые модели Absolute Arm имеют три степени точности, что дает возможность правильно выбрать измерительную машину, удовлетворяющую требованиям применения и бюджету. Манипуляторы серии 83 и 85 предлагают превосходное соотношение цена/производительность для стандартных метрологических задач, в то время как КИМ Absolute Arm 87 серии - наиболее точная машина из когда-либо производимых - идеально подходит для специальных или прецизионных метрологических задач.

Созданная на основе высокотехнологичной конструкции из углеродного волокна, координатно-измерительная рука ABSOLUTE ARM способна обеспечивать прочность и температурную стабильность в производственных условиях окружающей среды, обеспечивая надежность и точность работы при сложных условиях эксплуатации.

Передовые технологические решения, применяемые в обновленной линейке координатно-измерительных рук, обеспечивают максимальную производительность и делают портативные измерения простыми как никогда.



УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ВО ВСЕХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ.


Типичные отрасли промышленности: автомобильная, авиационно-космическая, энергетика/энергия ветра, обрабатывающая, литейная, производство металлических изделий, машиностроение, спортивное оборудование, производство труб, сельскохозяйственная и тяжелая техника, судостроение, железнодорожная, археология и сохранение исторического наследия.

Типовые задачи: детали из листового металла, штампы и пресс-формы/инструменты, обработанные детали, установка и юстировка монтажной оснастки, трубы и трубное производство, сравнение деталей с CAD, выравнивание конструкций, обратный инжиниринг, виртуальная сборка, контроль деталей перед окраской, проверка в процессе металлообработки, контроль композитных материалов, литье и шаблоны.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

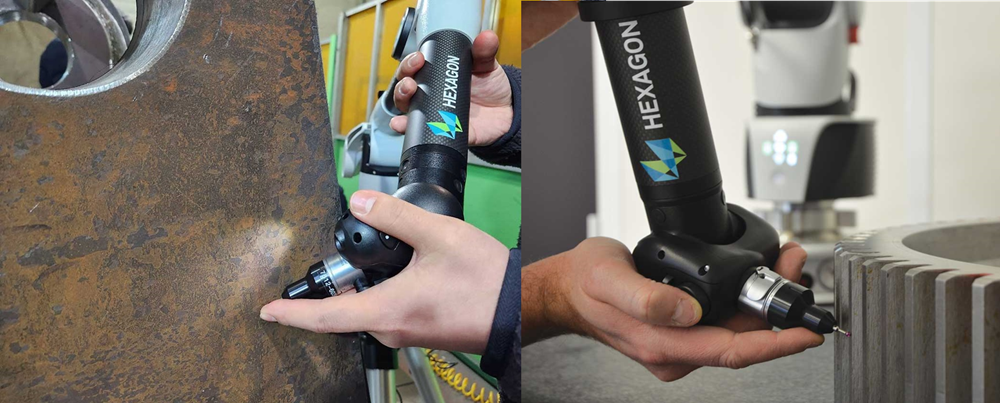

Контактные измерения и сканирование

Специализирующийся на сверхточных контактных измерениях, а также способный осуществлять сканирование начального уровня в сочетании с лазерным сканером HP-L-8.9, манипулятор Absolute Arm 6-Axis предлагает многофункциональность, способную обеспечить повышение производительности.

Абсолютные датчики

Модернизированные абсолютные датчики, установленные во всех шарнирных соединениях манипулятора Absolute Arm, делают его единственной портативным измерительным манипулятором из числа представленных на рынке, полностью устраняющим затраты времени на калибровку и прогрев, что способствует увеличению производительности при обеспечении высокой точности.

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm способен поддерживать жесткость и температурную стабильность в производственных условиях окружающей среды, обеспечивая высокую точность в сложных условиях.

Перемещения без усилий

Удобно расположенные полнооборотные рукоятки с низким коэффициентом трения сделаны таким образом, чтобы увеличить точность, уменьшить усталость пользователя и сделать каждое перемещение легким и простым - оснащенный сложной системой противовесов, Absolute Arm, без сомнения, является самым гибким измерительным манипулятором на рынке.

Существенная безопасность

Если рука Absolute Arm не используется, она может быть безопасно зафиксирована в любом положении при помощи устройств HomeDock и SmartLock.

Обратная связь

Absolute Arm обеспечивает моментальную визуальную, акустическую и тактильную обратную связь с оператором. Возможно подключение Bluetooth гарнитуры, для работы в сложных производственных условиях.

Абсолютная портативность

Даже самые большие модификации рук Absolute Arm имеют вес менее 10 килограмм, делая их установку и перемещение быстрыми и простыми. Функциональный, ударопрочный кейс для переноски и хранения оборудования надежно предохраняет все компоненты при транспортировке. В дополнение к этому, передача данных по Wi-Fi и питание от батареи обеспечивают абсолютную портативность измерительной руки..

Сертификация ISO

Точность контактных измерений стандартно сертифицирована по ISO 10360-12.

Технологический фундамент

Сконструированные с учетом многолетнего опыта применения технологии трехмерного сканирования и контактного обмера координатно-измерительные руки HEXAGON ABSOLUTE ARM являются новым звеном в эволюционной цепи портативных измерительных машин, начиная с ROMER ARM и до ROMER ABSOLUTE ARM, которые теперь остались в прошлом.



ISO 10360-12 ISO 10360-2
Модель Euni1 Psize2 Ldia3 Pform4 MPEp5 MPEe6 Масса
83 Серия
8312-6 0.024 мм 0.010 мм 0.021 мм 0.018 мм 0.008 мм ±0.018 мм 12 кг
8320-7 0.040 мм 0.013 мм 0.042 мм 0.026 мм 0.030 мм ±0.042 мм 7.6 кг
8325-6 0.046 мм 0.020 мм 0.053 мм 0.038 мм 0.038 мм ±0.51 мм 8.1 кг
8330-6 0.067 мм 0.029 мм 0.071 мм 0.054 мм 0.059 мм ±0.076 мм 8.4 кг
8335-6 0.085 мм 0.038 мм 0.090 мм 0.063 мм 0.079 мм ±0.100 мм 8.7 кг
8340-6 0.100 мм 0.046 мм 0.105 мм 0.077 мм 0.099 мм ±0.125 мм 9.0 кг
8345-6 0.120 мм 0.052 мм 0.0110 мм 0.086 мм 0.0120 мм ±0.150 мм 9.3 кг
85 Серия
8512-6 0.019 мм 0.006 мм 0.016 мм 0.012 мм 0.006 мм ±0.016 мм 12.2 кг
8520-6 0.023 мм 0.008 мм 0.030 мм 0.017 мм 0.016 мм ±0.023 мм 8.0 кг
8525-6 0.028 мм 0.010 мм 0.035 мм 0.020 мм 0.020 мм ±0.029 мм 8.3 кг
8530-6 0.042 мм 0.015 мм 0.053 мм 0.030 мм 0.030 мм ±0.044 мм 8.6 кг
8535-6 0.055 мм 0.020 мм 0.069 мм 0.040 мм 0.040 мм ±0.057 мм 8.9 кг
8540-6 0.067 мм 0.024 мм 0.085 мм 0.045 мм 0.055 мм ±0.69 мм 9.2 кг
8545-6 0.080 мм 0.028 мм 0.102 мм 0.050 мм 0.075 мм ±0.082 мм 9.5 кг
87 Серия
8725-6 0.026 мм 0.009 мм 0.032 мм 0.018 мм 0.017 мм ±0.026 мм 8.3 кг
8730-6 0.039 мм 0.014 мм 0.048 мм 0.028 мм 0.028 мм ±0.040 мм 8.6 кг
8735-6 0.052 мм 0.018 мм 0.064 мм 0.037 мм 0.034 мм ±0.051 мм 8.9 кг
8740-6 0.063 мм 0.022 мм 0.079 мм 0.041 мм 0.047 мм ±0.062 мм 9.2 кг
8745-6 0.074 мм 0.026 мм 0.094 мм 0.048 мм 0.060 мм ±0.074 мм 9.5 кг

1 - Максимально допустимая продольная погрешность измерения - согласно ISO 10360-12: 2016
2 - Максимально допустимое отклонение щупа, размер - согласно ISO 10360-12: 2016
3 - Максимально допустимое отклонение щупа, форма - согласно ISO 10360-12: 2016
4 - Максимально допустимое отклонение щупа, положение - согласно ISO 10360-12: 2016
5 - Максимальная допустимая ошибка измерения одной точки (повторяемость), в соответствии со стандартом ISO 10360-2
6 - Максимальная допустимая объемная точность измерений, в соответствии со стандартом ISO 10360-2

Условия окружающей среды
Рабочая температура: от +5 ˚С до +40 ˚C (32 °F - 104 °F)
Температура хранения: от -30 ˚C до +70 ˚C (-22 °F - 158 °F)
Относительная влажность: 10% - 90% без конденсации
Высота над уровнем моря: 0 - 2000 м (0 - 6600 футов)
