Лазерный сканер RS5

Laser scanner RS5
Laser scanner RS5

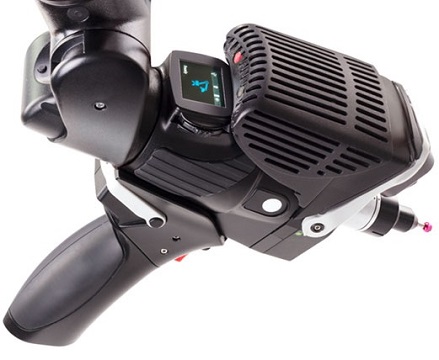

Новая модель лазерного сканера RS5 Laser Scanner, является основой высокоточного трехмерного сканирования и оцифровки объектов и представляет собой съемный лазерный сканер красного цвета, созданный для использования с координатно-измерительной рукой Absolute Arm 7-Axis. Он обеспечивает высокоскоростное трехмерное сканирование поверхностей и деталей различного качества обработки и материала. Благодаря горизонтально ориентированной линии лазерного сканирования шириной 150 мм и полностью автоматической настройке времени экспозиции, сканер RS5 делает бесконтактную трехмерную оцифровку быстрее, легче и точнее, чем когда-либо ранее.

Сканер может быть легко снят с портативной измерительной руки, облегчая и делая более безопасным доступ для использования функций контактного измерения, а затем снова поставлен на место, не требуя повторной калибровки: просто начинайте трехмерное сканирование. Не имеющий режима высокой четкости, ограничивающего скорость и ширину линии сканирования с целью обеспечения максимальной точности, сканер RS5 постоянно поддерживает максимальную производительность: максимальную частоту кадров при максимальной ширине лазера.

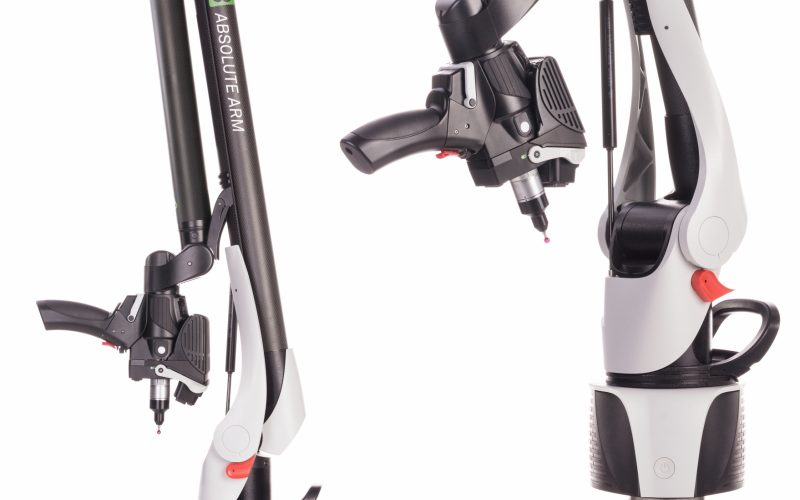

Лазерный сканер RS5 является вершиной трехмерных технологий сканирования; в сочетании с манипулятором Absolute Arm 7-Axis он составляет идеальное универсальное портативное решение для сканирования деталей малого и среднего размера.

Особенности и преимущества

Линия сканирования

Сканер RS5 проецирует на объект линию шириной 115 мм (в середине диапазона сканирования), что существенно ускоряет оцифровку больших деталей и поверхностей.

Малый вес

Сканер RS5 весит всего 400 грамм, что позволяет его с легкостью перемещать во время эксплуатации и сводит к минимуму усталость оператора.

Конфигурируемое запястье

RS5 является частью настраиваемого запястья Absolute Arm 7-Axis. Он действует как отдельный аппаратный модуль сканирования, который быстро и легко снимается и переустанавливается по мере необходимости и без необходимости повторной калибровки.

Обратная связь

Благодаря встроенному OLED-дисплею на запястье, у оператора есть возможность выбора профилей сканера и других настроек не выпуская сканер из рук.

Сертификация по ISO

Точность системы сканирования RS6 и системы Absolute Arm 7-Axis сертифицирована в соответствии с ISO 10360-8, Приложение D

Технологический фундамент

Сконструированные с учетом многолетнего опыта применения технологии трехмерного сканирования и контактного обмера координатно-измерительные руки HEXAGON ABSOLUTE ARM являются новым звеном в эволюционной цепи портативных измерительных машин, начиная с ROMER ARM и до ROMER ABSOLUTE ARM, которые теперь остались в прошлом.

Точность Скорость измерений Количество точек на линию Частота Ширина линии (сред.) Расстояние до поверхности (середина диапазона) Минимальный шаг точек (середина диапазона) Сертификация системы сканирования Класс безопасности лазера Рабочая температура
0.028 мм (2σ)7 752 000 точек/с Max. 7520 Max. 100 Hz 115 мм 165 ± 50 мм 0.011 мм (линия) да 2M 5–40°C
